Ampe kìm: Đo dòng điện AC/DC và kiểm tra hệ thống điện

Ampe kìm là thiết bị đo điện được sử dụng để kiểm tra dòng điện, điện áp và các thông số liên quan trong quá trình lắp đặt, vận hành, bảo trì hệ thống điện. Các dòng ampe kìm tại Tenmars có nhiều cấu hình đo khác nhau, từ kiểm tra dòng AC cơ bản đến đo AC/DC, đo dòng lớn và phát hiện dòng rò, giúp kỹ thuật viên lựa chọn thiết bị theo yêu cầu công việc thực tế.

Dòng điện là gì? Vì sao cần đo dòng điện?

Dòng điện là dòng chuyển dời có hướng của các hạt mang điện trong vật dẫn. Cường độ dòng điện cho biết lượng điện tích đi qua một tiết diện của vật dẫn trong một đơn vị thời gian, được đo bằng ampe (A). Với các dòng điện nhỏ, thiết bị có thể hiển thị theo miliampe (mA) hoặc microampe (µA).

Trong hệ thống điện, đo dòng điện giúp kiểm tra mức tải đang vận hành, đánh giá tình trạng tiêu thụ điện và phát hiện những dấu hiệu bất thường. Chẳng hạn, dòng điện tăng cao so với mức thông thường có thể liên quan đến tình trạng quá tải, sự cố thiết bị hoặc thay đổi điều kiện vận hành. Tuy nhiên, cần kết hợp số đo với thông số định mức và điều kiện hoạt động để xác định nguyên nhân.

Bên cạnh dòng điện, kỹ thuật viên thường cần đo điện áp, điện trở, tần số hoặc kiểm tra thông mạch. Vì vậy, nhiều ampe kìm hiện nay được tích hợp các chức năng tương tự đồng hồ vạn năng, hỗ trợ thực hiện nhiều phép kiểm tra bằng cùng một thiết bị.

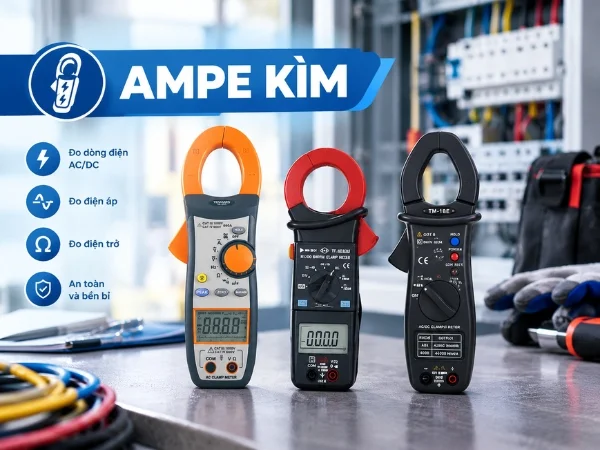

Ampe kìm là gì?

Ampe kìm, còn gọi là đồng hồ ampe kìm hoặc clamp meter, là thiết bị đo dòng điện sử dụng ngàm kẹp bao quanh dây dẫn. Với phép đo dòng điện bằng ngàm kìm, người dùng không cần ngắt dây dẫn để mắc nối tiếp thiết bị vào mạch như phương pháp đo dòng điện trực tiếp bằng đồng hồ thông thường.

Tùy model, thiết bị đo dòng điện dạng kìm có thể đo dòng điện xoay chiều (AC), dòng điện một chiều (DC) hoặc cả hai. Ngoài ra, thiết bị có thể tích hợp các chức năng đo điện áp AC/DC, điện trở, điện dung, tần số, nhiệt độ và kiểm tra thông mạch.

Các đơn vị thường gặp gồm:

• A, mA, µA: đơn vị đo cường độ dòng điện.
• V, mV: đơn vị đo điện áp.
• Ω, kΩ, MΩ: đơn vị đo điện trở.
• Hz, kHz: đơn vị đo tần số.
• °C, °F: đơn vị đo nhiệt độ trên các model có hỗ trợ.

Không phải ampe kìm nào cũng có đầy đủ các chức năng trên. Khi chọn mua, bạn cần kiểm tra thông số của từng model thay vì mặc định rằng mọi thiết bị đều đo được AC, DC và các đại lượng phụ trợ.

Cấu tạo và nguyên lý hoạt động

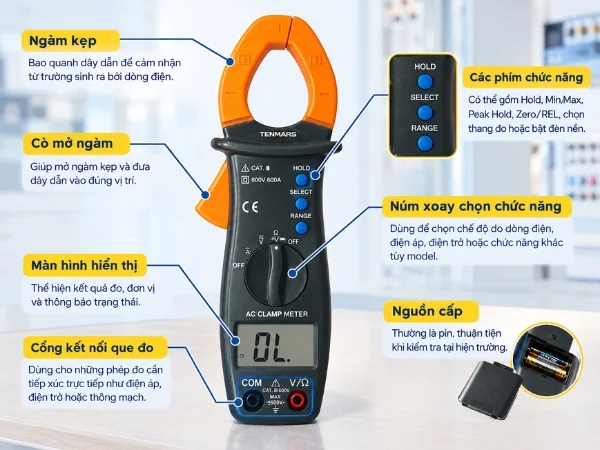

Cấu tạo cơ bản

Một ampe kìm điện tử thường gồm các bộ phận chính:

• Ngàm kẹp: bao quanh dây dẫn để cảm nhận từ trường sinh ra bởi dòng điện.
• Cò mở ngàm: giúp mở ngàm kẹp và đưa dây dẫn vào đúng vị trí.
• Màn hình hiển thị: thể hiện kết quả đo, đơn vị và thông báo trạng thái.
• Núm xoay chọn chức năng: dùng để chọn chế độ đo dòng điện, điện áp, điện trở hoặc chức năng khác tùy model.
• Các phím chức năng: có thể gồm Hold, Min/Max, Peak Hold, Zero/REL, chọn thang đo hoặc bật đèn nền.
• Cổng kết nối que đo: dùng cho những phép đo cần tiếp xúc trực tiếp như điện áp, điện trở hoặc thông mạch.
• Nguồn cấp: thường là pin, thuận tiện khi kiểm tra tại hiện trường.

Thiết kế ngàm kẹp giúp đo dòng điện nhanh hơn trong nhiều tình huống bảo trì. Tuy nhiên, kích thước ngàm, độ mở tối đa và khả năng tiếp cận dây dẫn vẫn là những yếu tố cần cân nhắc khi chọn thiết bị.

Nguyên lý đo dòng điện AC và DC

Với ampe kìm đo AC: ngàm kẹp thường sử dụng nguyên lý cảm ứng điện từ để nhận biết từ trường do dòng điện xoay chiều tạo ra. Thiết bị chuyển tín hiệu cảm nhận được thành giá trị dòng điện hiển thị trên màn hình.

Với ampe kìm đo AC/DC: ngoài khả năng đo dòng xoay chiều, thiết bị cần có cảm biến phù hợp để đo dòng một chiều. Nhiều model sử dụng cảm biến Hall cho phép nhận biết từ trường của cả dòng AC và DC.

Nguyên lý cụ thể phụ thuộc vào thiết kế của từng model. Vì vậy, nếu cần đo dòng DC trên nguồn điện một chiều, hệ thống ắc quy hoặc một số ứng dụng điện tử, bạn nên xác nhận rõ chức năng đo DC bằng ngàm kẹp trước khi mua.

Phân loại thiết bị đo dòng điện phổ biến

Danh mục ampe kìm Tenmars có nhiều model với dải đo và chức năng khác nhau. Có thể phân biệt theo các nhóm chính dưới đây để lựa chọn thiết bị sát với công việc.

Ampe kìm đo dòng AC

Nhóm này được thiết kế để đo dòng điện xoay chiều trong hệ thống điện dân dụng, tủ điện, động cơ và thiết bị sử dụng nguồn AC. Tùy model, máy có thể đo thêm điện áp, điện trở, tần số và kiểm tra thông mạch.

Ampe kìm AC phù hợp khi nhu cầu chủ yếu là kiểm tra tải trên hệ thống điện xoay chiều. Nếu cần đo dòng một chiều, bạn không nên chọn máy chỉ hỗ trợ AC.

Ampe kìm đo AC/DC

Dòng máy này hỗ trợ đo cả dòng xoay chiều và dòng một chiều bằng ngàm kẹp, phù hợp với công việc kiểm tra điện tổng hợp, bảo trì thiết bị và một số hệ thống nguồn DC.

Khi chọn nhóm AC/DC, cần chú ý dải đo của từng chế độ. Một model có thể đo AC và DC với giới hạn, độ phân giải hoặc độ chính xác khác nhau; không nên chỉ nhìn vào giá trị dòng tối đa được quảng cáo.

Ampe kìm True RMS

Ampe kìm True RMS tính toán giá trị hiệu dụng của tín hiệu dựa trên phương pháp RMS thực. Đặc điểm này hữu ích khi đo những dòng điện có dạng sóng méo, thường gặp ở một số tải điện tử, bộ biến tần và thiết bị điều khiển.

Với đồng hồ chỉ đo giá trị trung bình và quy đổi theo dạng sóng hình sin, kết quả có thể sai lệch khi dạng sóng không còn gần hình sin. Tuy nhiên, True RMS không tự động đồng nghĩa với độ chính xác cao hơn trong mọi tình huống; vẫn cần xem dải tần, hệ số đỉnh và giới hạn đo của thiết bị.

Ampe kìm đo dòng rò

Ampe kìm đo dòng rò có khả năng đo các dòng điện nhỏ để hỗ trợ kiểm tra dòng rò trong thiết bị hoặc hệ thống điện. Nhóm này có thể sử dụng các thang đo từ miliampe đến ampe, tùy thiết kế.

Ví dụ, Tenmars YF-8160 có các thang đo dòng AC 40 mA, 400 mA, 4 A và 100 A. Khi sử dụng để kiểm tra dòng rò, cần đặt ngàm kẹp theo đúng phương pháp đo và hướng dẫn của nhà sản xuất. Kết quả không nên được dùng riêng lẻ để kết luận toàn bộ hệ thống đã an toàn.

Ứng dụng của ampe kế dạng kìm trong thực tế

Kiểm tra tủ điện và hệ thống phân phối điện

Ampe kìm giúp kỹ thuật viên kiểm tra dòng tải trên các nhánh mạch, so sánh mức dòng giữa các pha hoặc theo dõi sự thay đổi tải trong quá trình vận hành. Kết quả đo hỗ trợ đánh giá tình trạng hoạt động và xác định vị trí cần kiểm tra thêm.

Khi đo hệ thống ba pha, cần thực hiện đúng quy trình, chọn đúng dây dẫn và đối chiếu kết quả với tải định mức. Chênh lệch dòng điện giữa các pha cần được đánh giá trong bối cảnh đặc tính tải và điều kiện vận hành, không nên kết luận sự cố chỉ từ một lần đo.

Bảo trì động cơ và thiết bị công nghiệp

Trong nhà xưởng, ampe kìm được dùng để kiểm tra dòng điện của động cơ, máy bơm, quạt, máy nén và các thiết bị sử dụng điện khác. Nếu dòng điện cao bất thường hoặc thay đổi so với trạng thái vận hành thông thường, kỹ thuật viên có thể kiểm tra thêm tải cơ, nguồn cấp, dây dẫn và tình trạng thiết bị.

Với động cơ sử dụng biến tần hoặc nguồn có dạng sóng phức tạp, nên cân nhắc ampe kìm True RMS và kiểm tra giới hạn tần số của máy.

Lắp đặt và sửa chữa điện dân dụng

Ampe kìm hỗ trợ kiểm tra dòng tải của các nhánh điện, thiết bị gia dụng và hệ thống điện trong quá trình lắp đặt hoặc sửa chữa. Chức năng đo điện áp và kiểm tra thông mạch trên một số model giúp giảm số lượng thiết bị cần mang theo.

Dù vậy, người thực hiện vẫn cần tuân thủ quy trình cô lập nguồn khi kiểm tra thông mạch hoặc điện trở; không thực hiện các phép đo này trên mạch đang có điện nếu thiết bị và quy trình không cho phép.

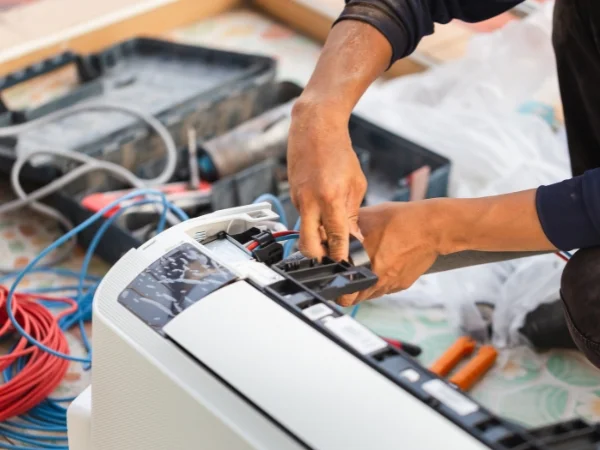

Kiểm tra hệ thống điện lạnh và HVAC

Trong bảo trì điều hòa, máy nén, quạt và thiết bị HVAC, ampe kìm giúp kiểm tra dòng điện khi hệ thống hoạt động. Một số model như Tenmars TM-1016 có các chức năng đo điện áp, dòng điện, điện trở, điện dung và nhiệt độ, hỗ trợ nhiều thao tác kiểm tra thiết bị điện lạnh.

Khi đánh giá máy nén hoặc động cơ, cần so sánh dòng đo được với thông số định mức và điều kiện hoạt động của thiết bị. Không nên xác định nguyên nhân hư hỏng chỉ từ giá trị dòng điện.

Kiểm tra dòng rò và bảo trì an toàn điện

Ampe kìm đo dòng rò có thể hỗ trợ phát hiện dòng điện bất thường trên thiết bị, đường dây hoặc hệ thống cần kiểm tra. Đây là một dữ liệu hữu ích trong quá trình bảo trì, nhưng không thay thế đầy đủ các phép thử cách điện, kiểm tra tiếp địa hoặc thử nghiệm thiết bị bảo vệ.

Khi cần xác minh an toàn điện, phải áp dụng quy trình kiểm tra tương ứng với hệ thống và tiêu chuẩn đang sử dụng.

Cách sử dụng dụng cụ đo cường độ dòng điện đúng cách

Bước 1: Kiểm tra thiết bị và điều kiện đo. Quan sát vỏ máy, ngàm kẹp, lớp cách điện và que đo nếu có. Xác nhận cấp an toàn CAT, giới hạn điện áp và điều kiện vận hành của ampe kìm phù hợp với vị trí cần kiểm tra.

Bước 2: Xác định đại lượng cần đo. Chọn chế độ dòng AC, dòng DC, điện áp hoặc chức năng khác theo mục đích. Nếu đo dòng điện bằng ngàm kẹp, hãy xác nhận máy hỗ trợ đúng loại dòng cần đo.

Bước 3: Chọn thang đo phù hợp. Nếu máy có chế độ tự động chọn thang, kiểm tra chế độ đang sử dụng. Với máy chỉnh thang thủ công, chọn thang phù hợp với giá trị dự kiến và không vượt giới hạn cho phép.

Bước 4: Mở ngàm và kẹp một dây dẫn đơn. Đưa riêng dây dẫn cần đo vào bên trong ngàm, sau đó đóng ngàm hoàn toàn. Không kẹp đồng thời dây pha và dây trung tính khi muốn đo dòng tải thông thường, vì từ trường do hai dòng điện ngược chiều có thể triệt tiêu nhau và khiến kết quả không phản ánh dòng tải.

Bước 5: Đọc kết quả. Giữ máy ổn định, chờ giá trị hiển thị ổn định rồi ghi lại kết quả. Nếu cần so sánh nhiều nhánh mạch, hãy giữ cách đo nhất quán và ghi rõ vị trí đo.

Bước 6: Thực hiện phép đo bổ sung nếu cần. Khi cần đo điện áp hoặc điện trở, chuyển sang đúng chức năng và sử dụng que đo theo hướng dẫn của nhà sản xuất. Trước khi đo điện trở hoặc thông mạch, phải cô lập nguồn và xác nhận mạch không còn điện theo quy trình an toàn.

Bước 7: Kết thúc phép đo. Rút ngàm khỏi dây dẫn, đưa núm chọn về vị trí tắt nếu có và bảo quản máy ở nơi khô ráo. Ghi nhận các kết quả bất thường để phục vụ công tác kiểm tra tiếp theo.

Lưu ý an toàn khi sử dụng

Ampe kìm thường được dùng trong môi trường điện đang vận hành, vì vậy cần chú ý cả cách thao tác và giới hạn an toàn của thiết bị.

• Kiểm tra cấp an toàn CAT: CAT II, CAT III và CAT IV áp dụng cho các môi trường đo quá áp khác nhau. Cần chọn đúng cấp theo vị trí đo và tuân thủ giới hạn điện áp của nhà sản xuất.
• Không chỉ dựa vào điện áp tối đa: cấp CAT và điện áp định mức phải được xem xét cùng nhau; không dùng máy ngoài điều kiện được công bố.
• Không kẹp nhiều dây khi đo dòng tải: chỉ kẹp dây dẫn cần đo. Kẹp đồng thời dây đi và dây về có thể khiến kết quả bị triệt tiêu hoặc sai lệch.
• Không đo điện trở trên mạch đang có điện: phải cô lập nguồn và xác nhận trạng thái không điện trước khi chuyển sang phép đo điện trở hoặc thông mạch.
• Kiểm tra que đo và cổng cắm: không sử dụng que đo nứt, hở hoặc không đúng cấp an toàn.
• Không chạm vào phần dẫn điện hở: giữ tay ở vị trí cách điện được thiết kế và sử dụng phương tiện bảo hộ phù hợp với công việc.
• Không vượt dải đo: nếu máy báo quá dải hoặc giá trị bất thường, dừng thao tác và kiểm tra lại chế độ, cách kẹp và giới hạn thiết bị.
• Không làm việc một mình trong điều kiện rủi ro cao: với tủ điện công suất lớn hoặc môi trường nguy hiểm, cần thực hiện theo quy trình an toàn của đơn vị và bởi người có chuyên môn phù hợp.

Cách chọn ampe kìm phù hợp với nhu cầu

Không phải ampe kìm có dòng đo tối đa cao nhất là lựa chọn phù hợp nhất. Bạn nên bắt đầu từ loại dòng điện, mức tải, vị trí đo và các chức năng cần thiết.

Địa chỉ mua đồng hồ đo điện dạng kìm Tenmars uy tín

Khi chọn ampe kìm, ngoài giá bán, người dùng cần được tư vấn đúng loại dòng điện, dải đo, cấp an toàn và chức năng phù hợp với hệ thống đang kiểm tra. Tenmars.vn có kinh nghiệm trong lĩnh vực phân phối thiết bị đo lường, hỗ trợ khách hàng tham khảo thông số kỹ thuật và lựa chọn model theo mục đích sử dụng.

Trước khi đặt mua, bạn có thể cung cấp thông tin về dòng điện cần đo, hệ thống AC hay DC, mức dòng dự kiến và vị trí sử dụng. Đây là cơ sở để xác định model phù hợp, tránh chọn thiết bị thiếu chức năng hoặc không đáp ứng yêu cầu an toàn.

Công ty TNHH Công Nghệ Thương Tín

• Địa chỉ: 232/14 Đường Số 9, phường Thông Tây Hội, TP. Hồ Chí Minh.
• Hotline: 0944 2222 14 – 0928 218 268.
• Điện thoại: (028) 66 505 111.
• Email: info@thuongtin.net.

Liên hệ Tenmars Việt Nam để được tư vấn thông số, xác nhận tình trạng hàng và chính sách bảo hành của từng model ampe kìm Tenmars trước khi lựa chọn.

FAQ

Vì sao khi đo dòng điện phải kẹp một dây dẫn?

Khi đo dòng tải thông thường, ngàm kẹp cần bao quanh một dây dẫn đơn để cảm nhận từ trường do dòng điện tạo ra. Nếu kẹp đồng thời dây pha và dây trung tính, từ trường của hai dòng điện có thể triệt tiêu nhau, dẫn đến kết quả gần bằng 0 hoặc không phản ánh dòng tải.

Ampe kìm True RMS có gì khác ampe kìm thông thường?

True RMS giúp đo giá trị hiệu dụng của tín hiệu có dạng sóng không hình sin chính xác hơn so với một số phương pháp đo trung bình được hiệu chuẩn theo sóng hình sin. Tính năng này hữu ích với một số tải điện tử và biến tần, nhưng vẫn cần kiểm tra dải tần và giới hạn đo của máy.

Có thể dùng ampe kìm để kiểm tra dòng rò không?

Chỉ nên dùng khi thiết bị có dải đo và độ phân giải phù hợp với dòng rò cần kiểm tra. Ampe kìm đo dòng tải thông thường có thể không đủ nhạy với dòng rất nhỏ. Ngoài ra, phép đo dòng rò không thay thế cho kiểm tra điện trở cách điện, tiếp địa hoặc thử nghiệm thiết bị bảo vệ.
