Máy đo điện dung: Kiểm tra linh kiện và xác định giá trị điện dung

Máy đo điện dung là thiết bị chuyên dụng giúp kiểm tra giá trị điện dung của tụ điện và các linh kiện trong mạch điện, điện tử. Tùy từng model, thiết bị có thể đáp ứng nhiều dải đo khác nhau, từ các giá trị điện dung rất nhỏ đến mức mF, phục vụ kiểm tra linh kiện trong sửa chữa, bảo trì và sản xuất. Tại Tenmars.vn , Tenmars YF-150 là model được cung cấp cho nhu cầu đo điện dung với dải đo rộng, thiết kế cầm tay và thao tác lựa chọn thang đo trực tiếp. Nội dung dưới đây sẽ giúp bạn hiểu rõ hơn về máy đo điện dung, ứng dụng thực tế, cách sử dụng và những yếu tố cần lưu ý khi lựa chọn thiết bị phù hợp.

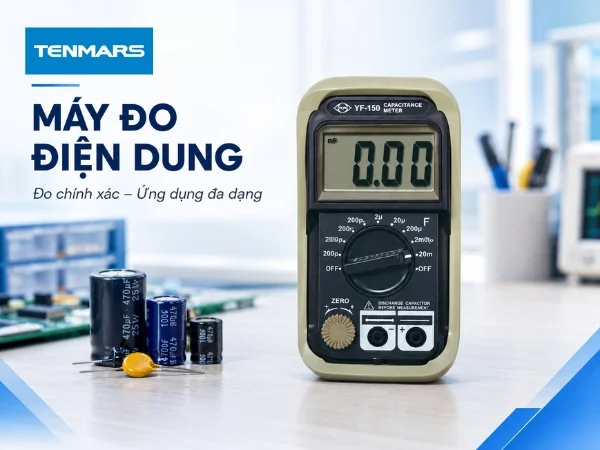

Máy đo điện dung là gì?

Máy đo điện dung, hay Capacitance Meter, là thiết bị chuyên dụng để xác định giá trị điện dung của tụ điện. Kết quả đo có thể được hiển thị theo các đơn vị như pF, nF, µF và mF, tùy theo thang đo của thiết bị.

Khác với việc chỉ kiểm tra tụ có còn hoạt động hay không, máy đo điện dung cho phép xác định giá trị điện dung thực tế của linh kiện. Thông tin này hữu ích khi kiểm tra tụ trước khi lắp đặt, xác định linh kiện hoặc tìm nguyên nhân khi mạch điện hoạt động không đúng.

Tenmars YF-150 là máy đo điện dung dạng cầm tay, được thiết kế với nhiều thang đo và có núm xoay để lựa chọn phạm vi đo. Model này hỗ trợ dải đo từ 0,1 pF đến 20 mF (20.000 µF) theo thông tin công bố của Tenmars Việt Nam.

Cấu tạo và nguyên lý hoạt động

Cấu tạo cơ bản của một máy đo điện dung cầm tay gồm:

• Mạch đo: tạo tín hiệu thử và xác định điện dung của linh kiện.
• Màn hình LCD: hiển thị giá trị đo và cảnh báo quá dải.
• Núm xoay chọn dải đo: chọn phạm vi đo từ nhỏ đến lớn.
• Núm chỉnh Zero: hiệu chỉnh về không trước khi đo.
• Dây đo (âm và dương): nối máy với tụ điện cần đo.
• Cầu chì: bảo vệ máy khi bị quá tải.

Nguyên lý hoạt động: máy cấp một tín hiệu thử nhỏ vào tụ điện, đo đáp ứng của tụ, rồi quy đổi thành giá trị điện dung hiển thị trên màn hình. Với Tenmars YF-150, điện áp thử nghiệm dưới 3.2V, nên máy đo được cả những linh kiện nhỏ trong mạch điện tử.

Các đơn vị điện dung thường gặp

• 1 pF = 10⁻¹² F
• 1 nF = 10⁻⁹ F
• 1 µF = 10⁻⁶ F
• 1 mF = 10⁻³ F

Nắm rõ các đơn vị này giúp bạn chọn đúng dải đo và đọc chính xác kết quả trên màn hình.

Ưu điểm và nhược điểm của máy đo điện dung

Máy đo điện dung giúp kiểm tra nhanh giá trị thực tế của tụ điện và một số linh kiện điện tử, hỗ trợ kỹ thuật viên đánh giá tình trạng linh kiện trong quá trình sửa chữa, bảo trì. Tuy nhiên, thiết bị vẫn có những giới hạn nhất định về dải đo, độ chính xác và điều kiện đo. Hiểu rõ ưu điểm và nhược điểm sẽ giúp bạn lựa chọn máy phù hợp hơn với nhu cầu sử dụng.

Ưu điểm

• Đo trực tiếp giá trị điện dung: Giúp kiểm tra giá trị thực tế của tụ điện, thuận tiện khi cần đối chiếu với thông số nhà sản xuất.
• Dải đo đa dạng: Tùy model, máy có thể đo từ các giá trị điện dung rất nhỏ ở mức pF đến µF hoặc mF.
• Thao tác đơn giản: Cách đo tương đối dễ thực hiện, phù hợp cho cả kiểm tra tại bàn sửa chữa và công việc bảo trì.
• Hỗ trợ phát hiện tụ bất thường: Kết quả đo giúp nhận biết những trường hợp giá trị điện dung sai lệch đáng kể so với thông số định mức.
• Thiết kế nhỏ gọn: Nhiều dòng máy có dạng cầm tay, thuận tiện mang theo khi kiểm tra thiết bị.

Nhược điểm

• Chức năng có thể chuyên biệt: Một số máy chủ yếu tập trung vào đo điện dung và không tích hợp thêm nhiều phép đo điện khác.
• Độ chính xác thay đổi theo thang đo: Mức sai số và độ phân giải có thể khác nhau giữa các dải đo, cần xem kỹ thông số kỹ thuật của từng model.
• Kết quả có thể bị ảnh hưởng khi đo trong mạch: Các linh kiện mắc song song hoặc kết nối với tụ có thể làm thay đổi giá trị hiển thị.
• Cần xả điện trước khi đo: Tụ còn tích điện có thể gây sai số, ảnh hưởng đến thiết bị và không an toàn cho người sử dụng.
• Không phải model nào cũng đo được mọi loại tụ: Khi lựa chọn cần xem xét dải đo, độ phân giải và loại linh kiện cần kiểm tra.

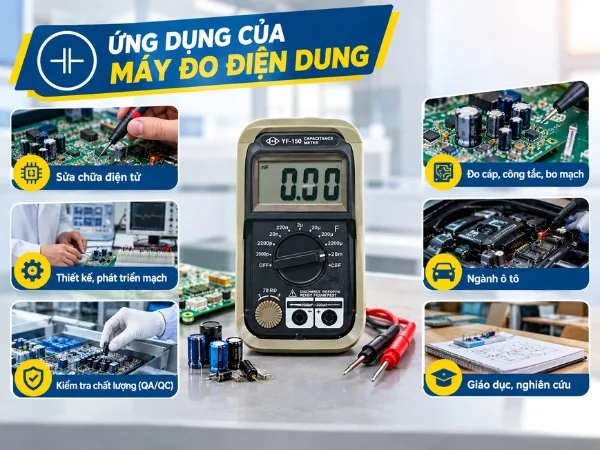

Ứng dụng của máy đo điện dung

• Sửa chữa điện tử: kiểm tra tụ điện trong TV, board mạch, thiết bị âm thanh, xác định tụ còn tốt hay đã hỏng, rò rỉ.
• Thiết kế, phát triển mạch (R&D): xác minh giá trị điện dung đúng theo thiết kế trước khi lắp ráp.
• Kiểm tra chất lượng sản xuất (QA/QC): kiểm định linh kiện đầu vào, bảo đảm tụ đạt thông số kỹ thuật.
• Đo cáp, công tắc, bo mạch in (PCB): phát hiện lỗi điện dung ký sinh trong mạch.
• Ngành ô tô: chẩn đoán hệ thống điện, tụ điện trong mạch điều khiển xe.
• Giáo dục, nghiên cứu: phục vụ giảng dạy thực hành điện tử cơ bản.

Cách sử dụng máy đo điện dung

Bước chuẩn bị:

1. Kiểm tra máy và dây đo. Đảm bảo máy có pin, dây đo âm và dương còn nguyên vẹn, đầu kẹp tiếp xúc tốt. Nên sử dụng máy trong môi trường từ 0°C đến 40°C, độ ẩm dưới 80%RH.
2. Ngắt nguồn thiết bị. Tắt hoàn toàn nguồn điện của mạch hoặc thiết bị chứa tụ cần đo. Tuyệt đối không đo khi mạch đang có điện.
3. Xả hết điện tích trong tụ. Tụ điện có thể còn tích điện sau khi ngắt nguồn. Cần xả tụ bằng dụng cụ hoặc điện trở xả phù hợp trước khi đo, tránh chập trực tiếp đối với tụ dung lượng lớn. Bước này giúp bảo vệ người dùng, đồng thời tránh làm hỏng mạch đo của máy. YF-150 chỉ có cầu chì bảo vệ quá tải 0.1A/250V, không nên để máy chịu điện tích còn sót trong tụ.
4. Tháo tụ ra khỏi mạch (khi cần độ chính xác cao). Nếu đo tụ ngay trên bo mạch, các linh kiện xung quanh có thể ảnh hưởng đến kết quả. Tháo ít nhất một chân tụ ra khỏi mạch sẽ cho giá trị điện dung chính xác hơn.

Các bước đo:

5. Chọn dải đo. Dùng núm xoay lớn để chọn dải phù hợp với giá trị tụ dự kiến. YF-150 có 9 dải đo, từ 200pF đến 20mF. Nếu chưa biết giá trị tụ, hãy đọc thông số ghi trên thân tụ rồi chọn dải cao hơn giá trị đó một chút, sau đó thu hẹp dần.
6. Hiệu chỉnh Zero. Khi chưa gắn tụ, dùng núm nhỏ để đưa số hiển thị về 0. Máy có khả năng hiệu chỉnh khoảng ±20pF, giúp loại bỏ sai lệch do dây đo và điện dung ký sinh. Bước này đặc biệt quan trọng khi đo tụ có giá trị nhỏ ở các dải pF.
7. Kết nối dây đo với tụ. Nối dây đo vào hai cực của tụ điện. Với tụ hóa (tụ có phân cực), cần nối đúng cực dương và cực âm theo ký hiệu trên thân tụ. Giữ tiếp xúc chắc chắn, tránh chạm tay vào phần kim loại của đầu đo vì có thể làm sai lệch kết quả ở dải nhỏ.
8. Đọc kết quả trên màn hình. Chờ số hiển thị ổn định. Tốc độ hiển thị của máy khoảng 0.5 giây. Ghi nhận giá trị cùng đơn vị (pF, nF, µF hoặc mF) theo dải đo đang chọn.
