Đo điện trở cách điện: Kiểm tra an toàn cho thiết bị và hệ thống điện
Máy đo điện trở cách điện được sử dụng để kiểm tra khả năng cách điện của dây dẫn, động cơ, máy biến áp, tủ điện và các thiết bị điện. Tenmars Việt Nam hiện cung cấp nhiều model máy đo điện trở cách điện với các mức điện áp thử khác nhau, đáp ứng nhu cầu kiểm tra từ cơ bản đến chuyên sâu.
Máy đo điện trở cách điện là gì?
Máy đo điện trở cách điện, hay insulation tester, là thiết bị chuyên dùng để đánh giá mức điện trở giữa phần dẫn điện và phần cần cách ly. Thay vì chỉ đo điện trở thông thường bằng điện áp thấp, thiết bị này tạo ra một điện áp DC thử cách điện ở mức phù hợp để kiểm tra tình trạng lớp cách điện.
Kết quả thường được hiển thị theo đơn vị MΩ hoặc GΩ tùy theo khả năng của từng model. Giá trị điện trở cách điện càng cao thường cho thấy khả năng cách ly giữa các phần dẫn điện càng tốt. Tuy nhiên, việc đánh giá đạt hay không vẫn cần dựa trên tiêu chuẩn, yêu cầu của thiết bị và quy trình kiểm tra cụ thể.
Tenmars Việt Nam phân phối các dòng máy đo điện trở cách điện Tenmars chính hãng, có CO/CQ, bảo hành 12 tháng, giao hàng toàn quốc.

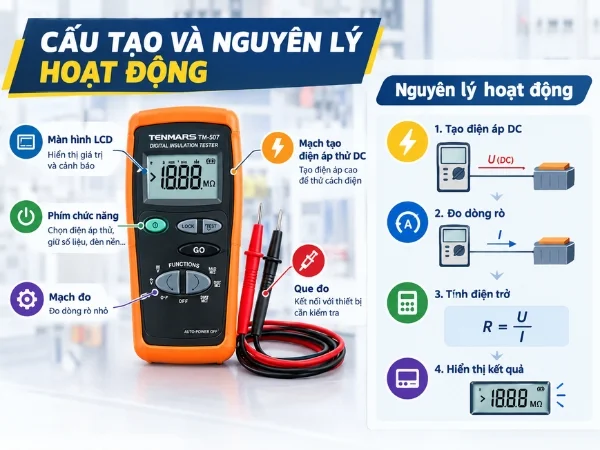

Cấu tạo và nguyên lý hoạt động
Một máy đo điện trở cách điện cầm tay thường gồm:
- Mạch tạo điện áp thử DC: tạo ra mức điện áp một chiều cao hơn điện áp làm việc thông thường để thử lớp cách điện.
- Mạch đo: đo dòng rò rất nhỏ chạy qua lớp cách điện.
- Màn hình LCD: hiển thị giá trị điện trở và các cảnh báo như quá tải, pin yếu.
- Que đo (dây đo đen và đỏ): kết nối máy với thiết bị cần kiểm tra.
- Phím chức năng: chọn mức điện áp thử, giữ số liệu, bật đèn nền, tùy từng model.
Nguyên lý cơ bản: khi nhấn nút đo, máy phát điện áp DC theo mức đã chọn vào vật liệu cách điện, đo dòng rò đi qua, rồi tính điện trở theo định luật Ohm (R = U/I) và hiển thị kết quả cho người dùng.
Ưu và nhược điểm của máy đo điện trở cách điện
Ưu điểm
- Thiết kế gọn nhẹ, dễ mang theo, thao tác đơn giản. Tenmars YF-509 giúp đo chỉ với một thao tác.
- Hỗ trợ nhiều mức điện áp thử: Tenmars TM-507 có 250V, 500V, 1000V. YF-509 hỗ trợ từ 250V đến 1000V.
- Tích hợp thêm nhiều chức năng đo: điện áp AC/DC, thông mạch, giữ số liệu. TM-507 còn đo điện trở thấp và kiểm tra diode.
- Màn hình LCD dễ đọc. TM-507 có đèn nền, phù hợp khi làm việc ở nơi thiếu sáng.
- Mức giá phù hợp với người dùng phổ thông.
Nhược điểm
- Chỉ dùng được trong dải điện áp thử của từng model (tối đa 1000V), chưa đáp ứng nhu cầu thử ở mức điện áp cao hơn.
- Bắt buộc phải cắt điện thiết bị trước khi đo.
- Kết quả đo có thể thay đổi theo thời gian do ảnh hưởng của điện dung, nên cần đo nhiều lần để đánh giá chính xác.
Ứng dụng của máy đo điện trở cách điện
Máy đo điện trở cách điện được sử dụng để kiểm tra tình trạng cách điện của các thiết bị và hệ thống điện trong quá trình lắp đặt, nghiệm thu và bảo trì. Tùy đối tượng kiểm tra, thiết bị có thể được dùng để đánh giá cách điện của cuộn dây, dây dẫn, máy biến áp hoặc các mạch điện cần kiểm tra.
Kiểm tra động cơ và cuộn dây
Trước khi đưa động cơ vào vận hành hoặc sau thời gian sử dụng, kỹ thuật viên có thể đo điện trở cách điện của cuộn dây để kiểm tra tình trạng lớp cách điện. Kết quả đo giúp phát hiện những dấu hiệu bất thường và có thêm cơ sở để đánh giá tình trạng động cơ trong quá trình bảo trì.
Kiểm tra máy biến áp và tủ điện
Đối với máy biến áp, tủ điện và các thiết bị điện khác, máy đo điện trở cách điện được dùng để kiểm tra khả năng cách ly giữa các phần dẫn điện với nhau hoặc với vỏ thiết bị. Đây là một trong những phép kiểm tra thường được thực hiện khi nghiệm thu, bảo trì hoặc đánh giá lại tình trạng thiết bị.
Kiểm tra dây cáp và đường dây điện
Máy cũng được sử dụng để kiểm tra cách điện của dây dẫn, dây cáp và các đường dây điện. Việc đo trước khi đưa hệ thống vào vận hành hoặc trong quá trình bảo trì giúp phát hiện tình trạng suy giảm cách điện, từ đó có cơ sở kiểm tra và xử lý phù hợp.
Kiểm tra và bảo trì định kỳ
Trong bảo trì điện, giá trị điện trở cách điện có thể được ghi nhận qua từng lần kiểm tra để theo dõi sự thay đổi của thiết bị theo thời gian. Việc so sánh các kết quả đo giúp kỹ thuật viên nhận biết xu hướng suy giảm cách điện và chủ động lên kế hoạch kiểm tra, bảo trì khi cần thiết.
Lưu ý: Giá trị điện trở cách điện không nên được đánh giá chỉ dựa trên một ngưỡng chung cho mọi thiết bị. Khi kiểm tra, cần đối chiếu với yêu cầu kỹ thuật, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất đối với từng đối tượng đo.

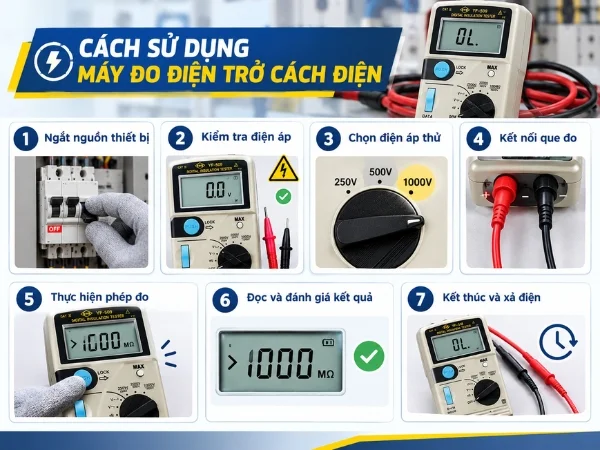

Cách sử dụng máy đo điện trở cách điện
Quy trình cụ thể sẽ thay đổi theo từng model, nhưng có thể thực hiện theo các bước cơ bản sau:
Bước 1: Ngắt nguồn thiết bị cần đo
Tắt nguồn và cô lập thiết bị khỏi hệ thống điện. Không thực hiện phép đo cách điện trên mạch đang mang điện.
Bước 2: Kiểm tra lại điện áp
Sử dụng chức năng đo điện áp của thiết bị hoặc dụng cụ phù hợp để xác nhận đối tượng cần đo đã được ngắt điện trước khi thực hiện phép thử. Hướng dẫn YF-509 của Tenmars cũng đưa bước kiểm tra điện áp về trước phép đo điện trở cách điện.
Bước 3: Chọn điện áp thử phù hợp
Lựa chọn mức điện áp thử theo yêu cầu của thiết bị, hệ thống hoặc tiêu chuẩn áp dụng. Không nên mặc định sử dụng mức điện áp cao nhất cho mọi phép đo.
Bước 4: Kết nối que đo
Kết nối que đo vào hai điểm cần kiểm tra theo đúng sơ đồ và hướng dẫn của model đang sử dụng.
Bước 5: Thực hiện phép đo
Nhấn nút TEST hoặc thực hiện thao tác đo theo thiết kế của máy. Thiết bị sẽ áp dụng điện áp thử và hiển thị giá trị điện trở cách điện.
Bước 6: Đọc và đánh giá kết quả
Ghi nhận giá trị đo được. Khi cần đánh giá tình trạng cách điện, nên kết hợp kết quả hiện tại với các lần đo trước và yêu cầu kỹ thuật của thiết bị thay vì chỉ dựa vào một con số riêng lẻ.
Bước 7: Kết thúc phép đo và xả điện
Sau phép thử, cần chờ thiết bị hoàn tất quá trình xả điện trước khi tháo que đo. Một số model Tenmars có chức năng tự động xả sau phép đo, chẳng hạn YF-520.
Lưu ý khi chọn và sử dụng máy đo điện trở cách điện
Khi chọn máy đo điện trở cách điện, nên kiểm tra trước các thông tin sau:
- Điện áp thử: xác định công việc cần 250 V, 500 V, 1000 V hay mức khác theo model.
- Dải đo điện trở cách điện: chọn máy có dải đo đáp ứng giá trị cần kiểm tra.
- Chức năng bổ sung: nếu cần đo thêm AC/DC, thông mạch hoặc điện trở thông thường, nên chọn model có chức năng tương ứng.
- Độ phân giải và độ chính xác: đặc biệt quan trọng khi kết quả được dùng để đánh giá tình trạng thiết bị.
- Điều kiện an toàn: luôn ngắt nguồn, kiểm tra không còn điện và thực hiện đúng hướng dẫn của nhà sản xuất.
- Đối tượng đo: động cơ, dây dẫn, máy biến áp, tủ điện hay thiết bị điện tử có thể có yêu cầu đo khác nhau.
Mua máy đo điện trở cách điện Tenmars chính hãng

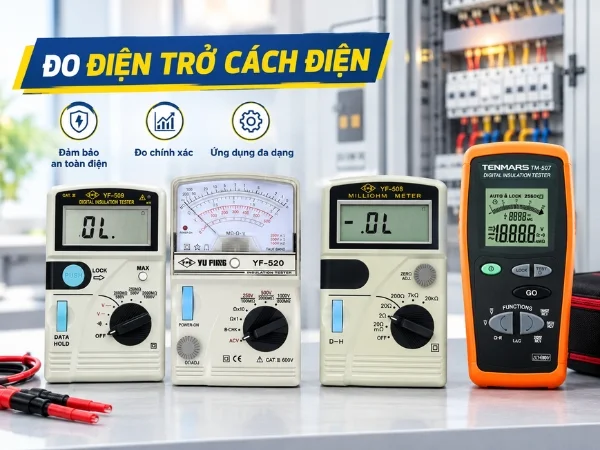

Nếu bạn đang tìm máy đo điện trở cách điện Tenmars để kiểm tra động cơ, dây dẫn, tủ điện, máy biến áp hoặc phục vụ công tác bảo trì điện, Tenmars.vn hiện có nhiều model để lựa chọn theo nhu cầu đo. Danh mục đang gồm YF-508, TM-507, YF-509 và YF-520, với thông số và chức năng khác nhau.
Tenmars Việt Nam phân phối máy đo điện trở cách điện Tenmars chính hãng, sản phẩm được nhập khẩu chính hãng và có chính sách bảo hành 12 tháng. Bạn có thể xem thông số từng model ngay trên Tenmars để chọn đúng mức điện áp thử, dải đo và chức năng cần thiết cho công việc.
Nếu chưa biết nên chọn model nào, hãy liên hệ Tenmars.vn để được tư vấn theo thiết bị cần kiểm tra, yêu cầu đo và mức điện áp thử phù hợp.
