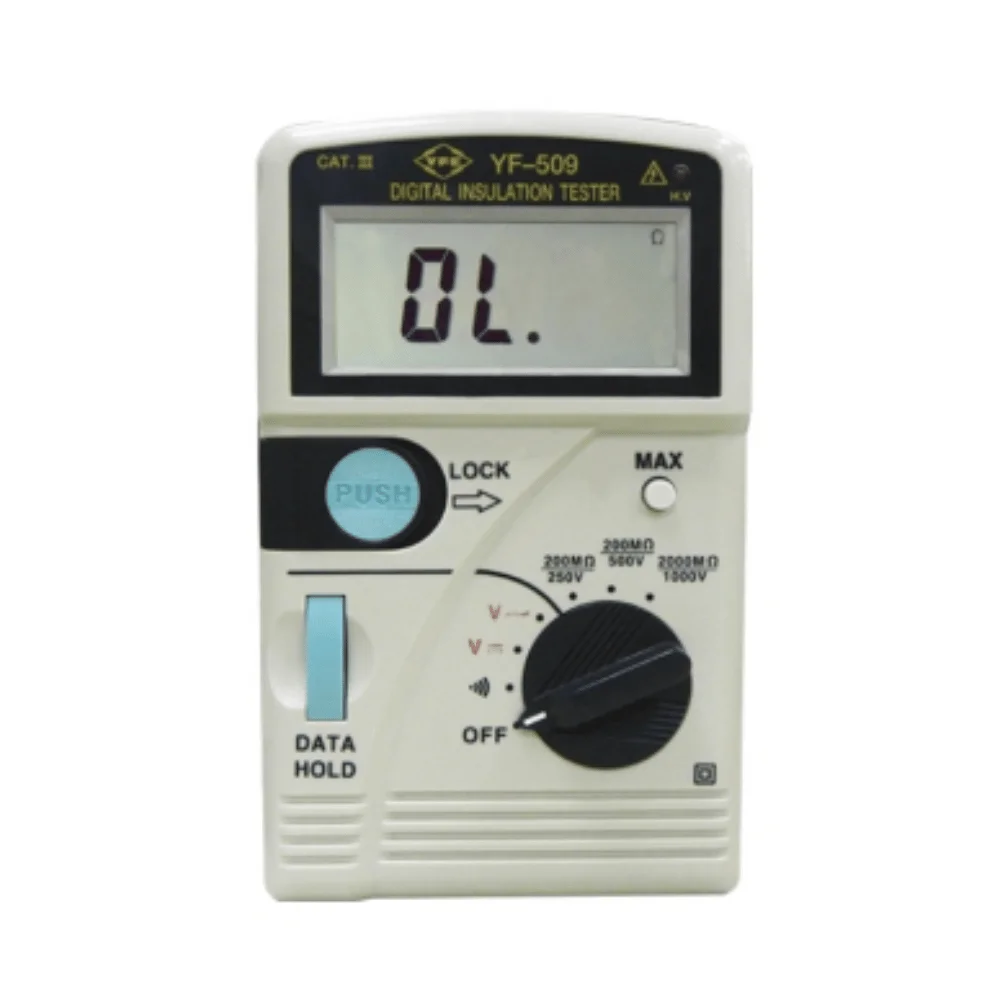

Máy đo điện trở cách điện Tenmars YF-509

Đồng hồ đo điện trở cách điện Tenmars YF-509 với thiết kế đẹp, gọn nhẹ, dễ dàng để dùng. Đây là dụng cụ đo điện trở giá phải chăng mà Tenmars hướng tới người dùng phổ thông. YF-509 tuy giá phải chăng, nhưng vẫn có đầy đủ tính năng của một phép đo. Máy đo điện trở cách điện Tenmars YF-509 dùng để đo, kiểm tra điện trở cách điện trong các nhà máy, dụng cụ điện tử, điện lực, than khoáng sản, viễn thông….

Máy đo điện trở cách điện Tenmars YF 509
Máy đo điện trở cách điện Tenmars YF 509

Các tính năng của Máy đo điện trở cách điện Tenmars YF-509

Đồng hồ đo điện trở cách điện Tenmars YF-509 có rất nhiều tính năng, dễ dàng để dùng, giúp đo chỉ bằng 1 thao tác. Máy được trang bị màn hình LCD với mức đọc tối đa 2000, hiển thị sắc nét. Tenmars YF-509 hỗ trợ nhiều mức điện áp đo từ 250-1000V. Có tính năng giữ dữ liệu. Sau đây là những tính năng chính của YF-509:

– Màn hình LCD 3-1 / 2 chữ số với mức đọc tối đa năm 2000. Hiển thị quá tải.
– Chỉ báo pin yếu.
– Đo độ dẫn điện kháng cách điện cao: 0.1MΩ tới 2000MΩ
– 250V: 0.1MΩ tới 200MΩ.
– 500V: 0.1MΩ tới 200MΩ.
– 1000V: 1MΩ tới 2000MΩ.
– Đo các điện áp từ 0 tới 750V và điện áp DC 0V tới 1000V.
– Phím tính năng: Giữ Dữ liệu, Tối đa.
– Kiểm tra liên tục.

Hướng dẫn đo điện trở cách điện với Tenmars YF-509

Bước 1:

Trước tiên chúng ta cần phải tắt hết nguồn điện trước khi đo điện trở cách điện.

Và để kiểm tra lại hệ thống còn điện hay không chúng ta cần chuyển đồng hồ về thang đo V. Đo kiểm tra nếu đồng hồ báo OV thi bạn có khả năng yên tâm để tiến hành đo điện trở.

Bước 2:

Xác định thang đo phù hợp. Trước hết bạn phải xem hệ thống điện chúng ta chuẩn bị đo đang ở bao nhiêu Vol? Từ đó mới có khả năng chọn đồng hồ đo điện trở cách điện thích hợp.

Ví dụ: Hệ thống điện bạn sẽ dùng là 500V, khi đó bạn cần chọn thang đo 1000V như máy đo điện trở cách điện Tenmars TM-507.

…. Và cứ như thế chúng ta theo nguyên tắc 1/2 (Lưới điện bao nhiêu thì chúng ta dùng thang đo gấp đôi).

Bước 3:

Kẹp dây que vào vỏ dụng cụ cần đo (dây đo màu đen), vỏ dụng cụ ở đây như vỏ máy biến áp, vỏ motor, vỏ tủ điện…

Còn dây đo màu đỏ còn lại thì chạm vào nơi cần đo điện trở cách điện.

Bước 4: Tiến hành nhấn nút đo để đồng hồ phóng ra một lượng điện áp DC như mình đã chọn, và việc duy nhất chúng ta chỉ việc làm là đọc thông số hiển thị trên màn hình là xong .

Lưu ý: Vì các kết quả đo được sẽ thay đổi theo thời gian do tác dụng của điện dung, vì vậy cần có nhiều kết quả để tổng hợp, đánh giá đúng chất lượng của dung môi.

Thông số kỹ thuật của đồng hồ đo điện trở cách điện Tenmars YF-509

Đo điện áp DC
Phạm viĐộ phân giảiĐộ chính xácTrở kháng đầu vàoBảo vệ quá tải
0V đến 1000V1V± (0.5% của rdg + 1dgt)10MΩDC 1000
AC 750Vrms
Đo điện áp AC
Phạm viĐộ phân giảiĐộ chính xácTrở kháng đầu vàoBảo vệ quá tải
0V đến 750V1V± (0.8% của rdg + 4dgt)10MΩDC 1000
AC 750Vrms
Vật liệu chống điện
Dải điện trởĐộ phân giảiĐộ chính xácVônDòng ngắn mạch
200 Megohms0,1 Megohms± (3% của rdg + 3dgt)250 VoltsTối đa 0.4mA
200 Megohms0,1 Megohms± (3% của rdg + 3dgt)500 VoltsTối đa 0,9mA
2000 Megohms1 Megohm± (3% của rdg + 5dgt)1000 VoltsTối đa 1.7mA

THÔNG SỐ KỸ THUẬT
