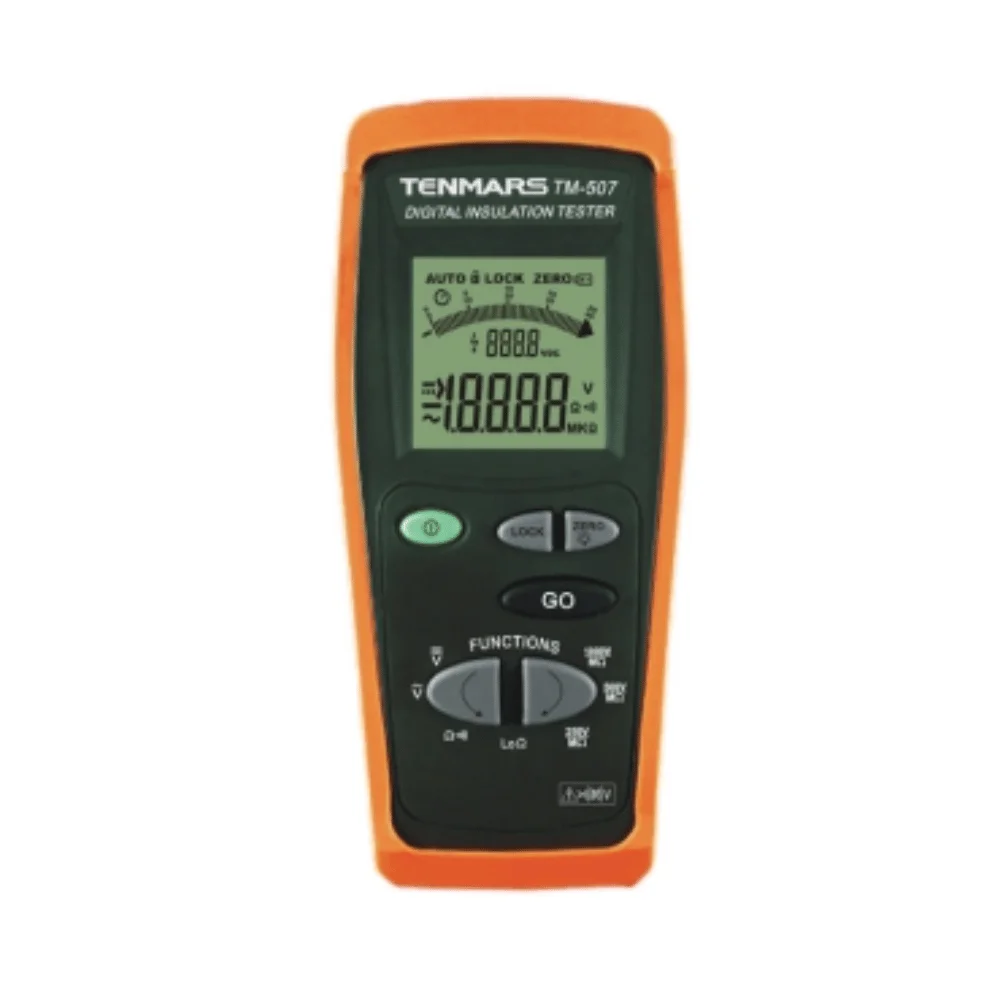

    Máy đo điện trở cách điện Tenmars TM-507

    Máy đo điện trở cách điện Tenmars TM-507

    Giá: Liên hệ

    SKU: TM-507 Danh mục: Thẻ: , , ,

    Kinh doanh & Tư vấn

    - Điện thoại: (028) 66 505 111
    - E-mail: info@thuongtin.net
    - Thời gian: 08:00 - 17:00
    - Thứ 2 - Thứ 7 hằng tuần

    Chuyên viên tư vấn
    - Ms. Kiều: 0928 218 268
    - Mr. Khanh: 0948 999 654
    - Mr. Thiên: 0914 2222 14
    - Ms. Thiên: 0944 2222 14
    - Mr. Trung: 088 8888 449

    Tài liệu

    Tài liệu:

    📄
    Hướng dẫn sử dụngPDF • 904,57 KB
    Mô tả

    Giới thiệu máy đo điện trở cách điện Tenmars TM-507

    Tenmars TM-507 đo điện trở cách điện với 3 thang đo lên tới 4000MΩ, hiển thị bằng màn hình LCD lớn, dễ xem. Tenmars TM-507 có thiết kế chắc chắn, gọn nhẹ như 1 chiếc điện thoại. Đây là mẫu máy đo điện trở giá rẻ mà Tenmars muốn dành tặng khách hàng. Các nút vật lý được làm tách điện và có độ nảy. Đo kèm theo biểu đồ thể hiện trạng thái. Đèn màn hình có khả năng bật tắt đảm bảo độ hiển thị khi ở môi trường ánh sáng lớn. Các thao tác trên máy đơn giản với các nút vật lý được bố trí hợp lý, dùng dễ dàng.

    Là loại đồng hồ kiểm tra điện trở chuyên nghiệp mà lại có giá cả hợp lý, công nghệ hãng Tenmars.

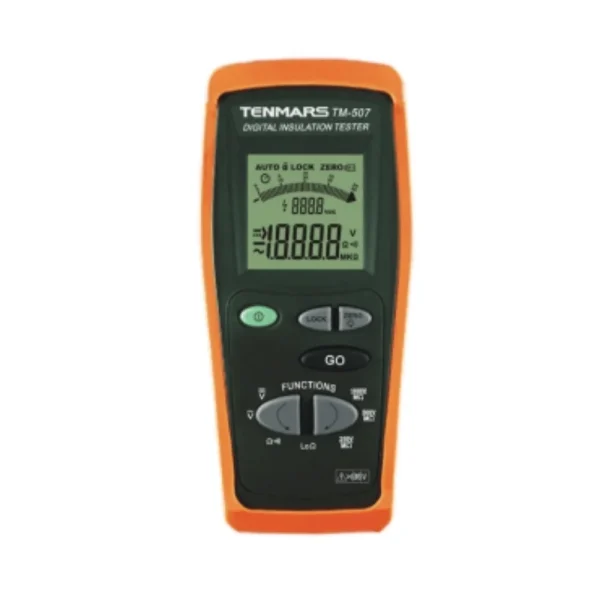

    Máy đo điện trở cách điện Tenmars TM-507
    Máy đo điện trở cách điện Tenmars TM-507

    Tính năng nổi bật

    • Màn hình LCD 3¾ số.
    • Tự động báo cực tính, báo pin yếu.
    • Đo điện trở cách điện cao, tự động chọn dải đo:
      • 250V: 4MΩ ~ 1000MΩ.
      • 500V: 4MΩ ~ 2000MΩ.
      • 1000V: 4MΩ ~ 4000MΩ.
    • Đo điện áp AC và DC: 0V ~ 600V.
    • Phím chức năng: POWER, GO, ZERO, LOCK, BACKLIT (đèn nền).
    • Kiểm tra thông mạch có còi báo, kèm chức năng kiểm tra thông mạch dây bảo vệ (Ω0.2A).
    • Tự động xả điện (Auto Discharge).
    • Tự động tắt nguồn (Auto Power Off).

    Thông số kỹ thuật

    Thông số chung

    Thông sốGiá trị
    Phương pháp chuyển đổiGiá trị trung bình (Average value)
    Tốc độ làm mới màn hình2 lần/giây
    Kích thước240 × 100 × 45 mm (dài × rộng × cao)
    Trọng lượngKhoảng 450 gram (bao gồm pin)

    Thông số điện (Electrical Specifications)
    Điều kiện: 23°C ± 5°C, độ ẩm dưới 80%RH.

    Điện áp DC

    Dải đoĐộ phân giảiĐộ chính xácTrở kháng ngõ vàoBảo vệ quá tải
    0.1 ~ 600.0V0.1V±(0.5% giá trị đọc + 1dgt)3MΩ605V AC max RMS

    Điện áp AC

    Dải đoĐộ phân giảiĐộ chính xácTrở kháng ngõ vàoBảo vệ quá tải
    0.1 ~ 600.0V0.1V±(0.8% giá trị đọc + 4dgt)3MΩ605V AC max RMS

    Hệ số đỉnh tối đa (Crest factor): √2.

    Đo điện trở / Thông mạch có còi báo

    Thông sốGiá trị
    Dải đo0.1 ~ 199.9Ω
    Độ phân giải0.1Ω
    Độ chính xác±(2.0% giá trị đọc + 3dgt)
    Bảo vệ quá tải605V AC max RMS trong 1 phút

    Ω0.2A – Thông mạch dây bảo vệ (Continuity of protection conductors)

    Thông sốGiá trị
    Dải đo0.01 ~ 19.99Ω
    Độ phân giải0.01Ω
    Độ chính xác±(2.0% giá trị đọc + 3dgt)
    Bảo vệ quá tải605V max RMS
    Dòng thử nghiệmTrên 200mA DC đến 5Ω; trên 45mA DC khi trên 5Ω (đã tính cả điện trở dây đo)
    Điện áp hở mạch4V < V0 < 24V

    Điện trở cách điện (Insulation Resistance)
    Bảo vệ quá tải: 605V max RMS.

    Điện áp thửDải đoĐộ phân giảiĐộ chính xác
    250V0.001 ~ 0.100MΩ0.001MΩ±10dgt
     0.101 – 3.999MΩ0.001MΩ±(2.0% + 5dgt)
     4.00- 39.99MΩ0.001MΩ
     40.0 – 399.9MΩ 0.1 MΩ±(5.0% + 5dgt)
     400 –1000MΩ1MΩ
    500V
     0.001 – 0.250MΩ
     0.001MΩ
     ±15dgt
     0.251 – 3.999MΩ
     0.001MΩ
    		 ±(2.0% rdg+5 dgt)
     4.00- 39.99MΩ
     0.01 MΩ
    40.0 – 399.9MΩ
     0.1MΩ
    400- 2000MΩ
     1MΩ
    		 ±(5.0% rdg + 5 dgt)
    1000V
    0.001 – 0.250Mv
     0.001MΩ
     ±15dgt
     0.251 – 3.999Mv
     0.001MΩ
    		±(2.0% rdg+5 dgt)
     4.00- 39.99MΩ
     0.01 MΩ
    40.0 – 399.9M
     0.1Mv
    400 – 1000MΩ
     1MΩ
    		±(3.0% rdg+5 dgt)
     1000 – 4000Mv
     1MΩ
    		 ±(5.0% rdg+10 dgt)

    Thông số điện áp thử: tự động chọn dải; điện áp hở mạch nhỏ hơn 1.3 × V0; độ chính xác điện áp danh định: -0% +10%; dòng ngắn mạch nhỏ hơn 3.0mA.

    Ứng dụng sản phẩm

    • Động cơ và máy phát điện: đo cách điện cuộn dây với vỏ máy, phát hiện ẩm, dầu hoặc bụi bẩn làm giảm cách điện.
    • Máy biến áp: kiểm tra cách điện giữa các cuộn dây và giữa cuộn dây với đất.
    • Dây và cáp điện: kiểm tra cách điện sau lắp đặt hoặc khi cáp đã dùng lâu năm.
    • Nghiệm thu hệ thống điện: kiểm tra cách điện kết hợp thông mạch dây bảo vệ ở dòng thử 200mA.
    • Bảo trì phòng ngừa tại nhà máy, tòa nhà: phát hiện sớm cách điện xuống cấp để lên kế hoạch sửa chữa trước khi xảy ra sự cố.

    Phụ kiện đi kèm

    • Hướng dẫn sử dụng
    • Pin 1.5V loại LR6 (AA)
    • Hộp đựng
    • Dây đo 2 đầu bắp chuối an toàn, model TL-20UL (2 sợi)
    • Kẹp cá sấu × 2
    • Que đo, model TL-40UL × 1
