Thiết bị đo LCR: Kiểm tra cuộn cảm, tụ điện và điện trở

Thiết bị đo LCR là dụng cụ dùng để kiểm tra ba thông số cơ bản của linh kiện điện tử gồm điện cảm (L), điện dung (C) và điện trở (R). Đây là nhóm thông số quan trọng khi kiểm tra cuộn cảm, tụ điện, điện trở và linh kiện trong mạch điện tử.

Tùy thiết kế, thiết bị đo LCR có thể là đồng hồ cầm tay hoặc máy chuyên dụng. Với dòng Tenmars YF-78, thiết bị kết hợp chức năng đo LCR cùng nhiều phép đo điện khác như ACV, DCV, ACA, DCA, tần số, diode, thông mạch và transistor.

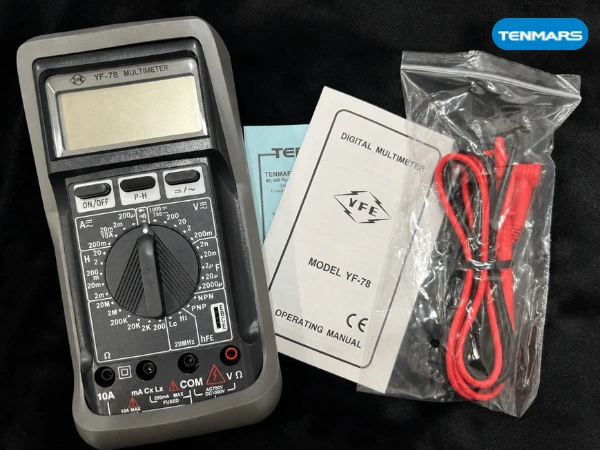

Thiết bị đo LCR là gì?

LCR là viết tắt của:

• L – Inductance: điện cảm, đơn vị thường dùng là H, mH hoặc µH.
• C – Capacitance: điện dung, thường biểu thị bằng F, µF, nF hoặc pF.
• R – Resistance: điện trở, thường biểu thị bằng Ω, kΩ hoặc MΩ.

Khác với đồng hồ đo điện thông thường chỉ tập trung vào điện áp, dòng điện và điện trở, thiết bị đo LCR được thiết kế để kiểm tra thêm điện cảm và điện dung. Nhờ đó, kỹ thuật viên có thể đánh giá trực tiếp hơn tình trạng và đặc tính của từng linh kiện.

Ví dụ, khi cần kiểm tra một tụ điện không còn đúng giá trị danh định, có thể dùng chức năng đo điện dung để xác định giá trị thực tế. Với cuộn cảm, phép đo điện cảm giúp kiểm tra giá trị L thay vì chỉ kiểm tra thông mạch của cuộn dây.

Thiết bị đo LCR hoạt động như thế nào?

Về nguyên lý, thiết bị đo LCR sẽ đưa tín hiệu đo phù hợp vào linh kiện cần kiểm tra, sau đó phân tích đáp ứng của linh kiện để xác định giá trị điện trở, điện cảm hoặc điện dung.

Với từng loại linh kiện, phép đo có thể được hiểu đơn giản như sau:

• Điện trở: thiết bị xác định mối quan hệ giữa điện áp và dòng điện để tính giá trị R.
• Tụ điện: thiết bị tác động tín hiệu đo lên tụ và phân tích đáp ứng của tụ để xác định giá trị điện dung C.
• Cuộn cảm: thiết bị phân tích đáp ứng của cuộn dây đối với tín hiệu đo để xác định giá trị điện cảm L.

Đối với thiết bị đo LCR chuyên dụng, phương pháp đo còn có thể liên quan đến tần số thử, cấu hình mạch tương đương nối tiếp/song song và các thông số như Q, D hoặc ESR, tùy thiết kế của từng model. Vì vậy không nên mặc định mọi máy đo LCR đều có cùng chức năng.

Thiết bị đo LCR đo được những gì?

Điểm khác biệt của thiết bị đo LCR nằm ở khả năng kiểm tra trực tiếp điện trở (R), điện cảm (L) và điện dung (C) – ba thông số thường gặp khi kiểm tra linh kiện điện tử. Tùy model, thiết bị có thể tích hợp thêm nhiều phép đo khác để phục vụ kiểm tra mạch điện và linh kiện.

Đo điện trở R

Chức năng đo điện trở dùng để xác định giá trị của điện trở và kiểm tra các thành phần có tính trở trong mạch. Đây cũng là phép đo thường có trên các thiết bị LCR dạng đồng hồ đa năng. Với Tenmars YF-78, người dùng có thể đo điện trở trong phạm vi 200 Ω đến 20 MΩ, tùy theo thang đo được lựa chọn.

Đo điện dung C

Chức năng đo điện dung phù hợp khi cần kiểm tra tụ điện hoặc xác định giá trị thực tế của một linh kiện so với thông số yêu cầu. Đây là phép đo hữu ích trong quá trình kiểm tra, sửa chữa và thay thế linh kiện điện tử.

Đo điện cảm L

Với chức năng đo điện cảm, thiết bị có thể kiểm tra giá trị của cuộn cảm, cuộn dây và các linh kiện có đặc tính cảm. Kết quả đo giúp xác định giá trị điện cảm thực tế thay vì chỉ kiểm tra đơn giản xem cuộn dây có thông mạch hay không.

Kết hợp nhiều phép đo điện

Không phải thiết bị LCR nào cũng chỉ thực hiện ba phép đo L, C và R. Một số model dạng đồng hồ được tích hợp thêm các chức năng để có thể sử dụng trong nhiều công việc kiểm tra điện khác nhau.

Dòng máy Tenmars YF-78 ngoài đo điện trở, điện cảm và điện dung còn hỗ trợ:

• Đo điện áp AC/DC.
• Đo dòng điện AC/DC.
• Đo tần số.
• Kiểm tra diode.
• Kiểm tra thông mạch.
• Kiểm tra transistor hFE.

Nhờ kết hợp nhiều chức năng trên cùng một thiết bị, có thể đáp ứng cả nhu cầu kiểm tra linh kiện LCR và đo kiểm điện cơ bản, phù hợp với kỹ thuật viên sửa chữa điện tử, bảo trì và kiểm tra mạch điện.

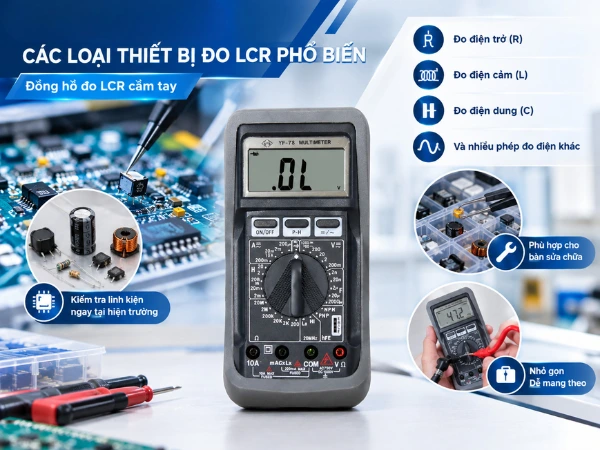

Các loại thiết bị đo LCR phổ biến

Thiết bị đo LCR trên thị trường có nhiều dạng khác nhau, từ những mẫu cầm tay phục vụ kiểm tra linh kiện hằng ngày đến các máy chuyên dụng dùng trong kiểm tra và phân tích linh kiện. Việc phân loại chủ yếu dựa vào thiết kế, phạm vi chức năng và yêu cầu đo.

Đồng hồ đo LCR cầm tay

Đồng hồ LCR cầm tay có thiết kế nhỏ gọn, thao tác tương tự đồng hồ đo điện và phù hợp với những công việc cần kiểm tra linh kiện ngay tại hiện trường hoặc trên bàn sửa chữa.

Nhóm thiết bị này thường kết hợp các chức năng đo điện trở, điện cảm và điện dung cùng một số phép đo điện khác. Ưu điểm là dễ mang theo, thao tác nhanh và có thể sử dụng cho nhiều công việc kiểm tra khác nhau. Khi lựa chọn, nên chú ý đến dải đo L, C, R, độ phân giải, độ chính xác và các chức năng bổ sung để đảm bảo thiết bị đáp ứng đúng loại linh kiện cần kiểm tra.

Máy đo LCR chuyên dụng

Máy đo LCR chuyên dụng được thiết kế tập trung vào việc xác định các thông số của linh kiện với khả năng đo và phân tích sâu hơn. Tùy từng dòng máy, thiết bị có thể hỗ trợ thêm các thông số như ESR, hệ số chất lượng Q, hệ số tổn hao D, góc pha hoặc các chế độ mạch tương đương khác.

Nhóm thiết bị này thường phù hợp với phòng thí nghiệm, kiểm tra chất lượng linh kiện, nghiên cứu và phát triển sản phẩm hoặc những công việc yêu cầu kết quả đo chi tiết.

Thiết bị đo LCR đa chức năng

Ngoài hai nhóm trên, một số thiết bị được thiết kế theo hướng kết hợp đo LCR với các phép đo điện khác. Người dùng có thể kiểm tra linh kiện L, C, R đồng thời đo điện áp, dòng điện, tần số, diode hoặc thông mạch trên cùng một thiết bị.

Đây là lựa chọn phù hợp khi công việc không chỉ giới hạn ở kiểm tra linh kiện mà còn cần thực hiện nhiều phép đo điện cơ bản trong quá trình sửa chữa, bảo trì và kiểm tra mạch điện.

Ứng dụng của thiết bị đo LCR

Thiết bị đo LCR được sử dụng chủ yếu trong kiểm tra linh kiện, sửa chữa và bảo trì mạch điện tử.

Kiểm tra tụ điện

Khi một tụ điện có dấu hiệu hư hỏng hoặc giá trị thực tế không rõ ràng, có thể sử dụng chức năng đo C để kiểm tra. Kết quả giúp kỹ thuật viên có thêm cơ sở xác định linh kiện có phù hợp với yêu cầu của mạch hay không.

Kiểm tra cuộn cảm và cuộn dây

Chức năng đo L hỗ trợ kiểm tra giá trị điện cảm của cuộn cảm, cuộn dây và các linh kiện cảm ứng. Đây là phép đo mà đồng hồ vạn năng thông thường không phải model nào cũng hỗ trợ.

Kiểm tra điện trở và linh kiện điện tử

Ngoài L và C, thiết bị có thể kiểm tra R để xác định giá trị điện trở hoặc kiểm tra linh kiện trước khi lắp vào mạch.

Sửa chữa và bảo trì mạch điện tử

Trong quá trình sửa chữa, kỹ thuật viên có thể dùng thiết bị để kiểm tra từng linh kiện nhằm xác định nguyên nhân gây lỗi. Việc đo trực tiếp giá trị linh kiện giúp quá trình kiểm tra có cơ sở hơn thay vì chỉ dựa vào quan sát bên ngoài.

Kiểm tra linh kiện trước khi lắp ráp

Đối với công việc lắp ráp hoặc kiểm tra linh kiện, thiết bị đo LCR có thể được sử dụng để xác nhận giá trị của linh kiện trước khi đưa vào mạch, đặc biệt khi cần phân biệt các linh kiện có hình dạng tương tự nhau nhưng khác thông số.

Cách chọn thiết bị đo LCR phù hợp

Không phải thiết bị đo LCR nào cũng có cùng dải đo và độ chính xác. Khi chọn thiết bị, nên xác định trước loại linh kiện cần kiểm tra, thông số cần đo và môi trường sử dụng để tránh mua thiết bị có nhiều tính năng nhưng không đáp ứng đúng nhu cầu thực tế.

Xác định thông số cần đo

Trước tiên, hãy xác định bạn chủ yếu cần đo điện trở (R), điện dung (C) hay điện cảm (L). Nếu chỉ kiểm tra tụ điện hoặc điện trở thông thường, có thể ưu tiên thiết bị có dải đo phù hợp với các giá trị linh kiện đang sử dụng.

Nếu cần kiểm tra nhiều loại linh kiện, nên chọn thiết bị hỗ trợ đầy đủ L, C và R, đồng thời xem xét thêm các chức năng như đo tần số, diode, thông mạch hoặc transistor nếu công việc sửa chữa yêu cầu.

Kiểm tra dải đo và độ phân giải

Dải đo quyết định thiết bị có thể kiểm tra những linh kiện có giá trị lớn hoặc nhỏ đến đâu. Chẳng hạn, với tụ điện có giá trị từ vài nF đến hàng trăm hoặc hàng nghìn µF, thiết bị cần có dải điện dung bao phủ toàn bộ khoảng này.

Bên cạnh dải đo, độ phân giải cũng cần được quan tâm. Khi kiểm tra những linh kiện có giá trị gần nhau, độ phân giải cao giúp phân biệt sự thay đổi nhỏ trong kết quả đo.

Quan tâm đến độ chính xác

Nếu thiết bị được dùng để kiểm tra linh kiện trong sửa chữa hoặc bảo trì thông thường, mức chính xác phù hợp với nhu cầu thực tế có thể đã đủ. Với công việc kiểm tra chất lượng, nghiên cứu hoặc đánh giá linh kiện, nên ưu tiên thiết bị có độ chính xác cao hơn.

Khi đọc thông số, không nên chỉ nhìn vào con số phần trăm độ chính xác. Cần xem độ chính xác được quy định cho từng chức năng và từng dải đo, vì sai số có thể khác nhau giữa điện trở, điện dung và điện cảm.

Chọn theo cách sử dụng

Dùng tại hiện trường: nên ưu tiên thiết bị LCR cầm tay, kích thước gọn, thao tác nhanh và màn hình dễ đọc. Nếu thường xuyên di chuyển giữa các vị trí kiểm tra, trọng lượng và thời lượng pin cũng đáng cân nhắc.

Dùng tại bàn sửa chữa hoặc bảo trì: có thể chọn thiết bị có nhiều chức năng đo hơn, dải đo rộng và khả năng kiểm tra nhiều loại linh kiện.

Dùng trong phòng thí nghiệm, R&D hoặc kiểm tra chất lượng: nên chú trọng hơn đến độ chính xác, độ phân giải và các thông số phân tích chuyên sâu nếu công việc yêu cầu.
