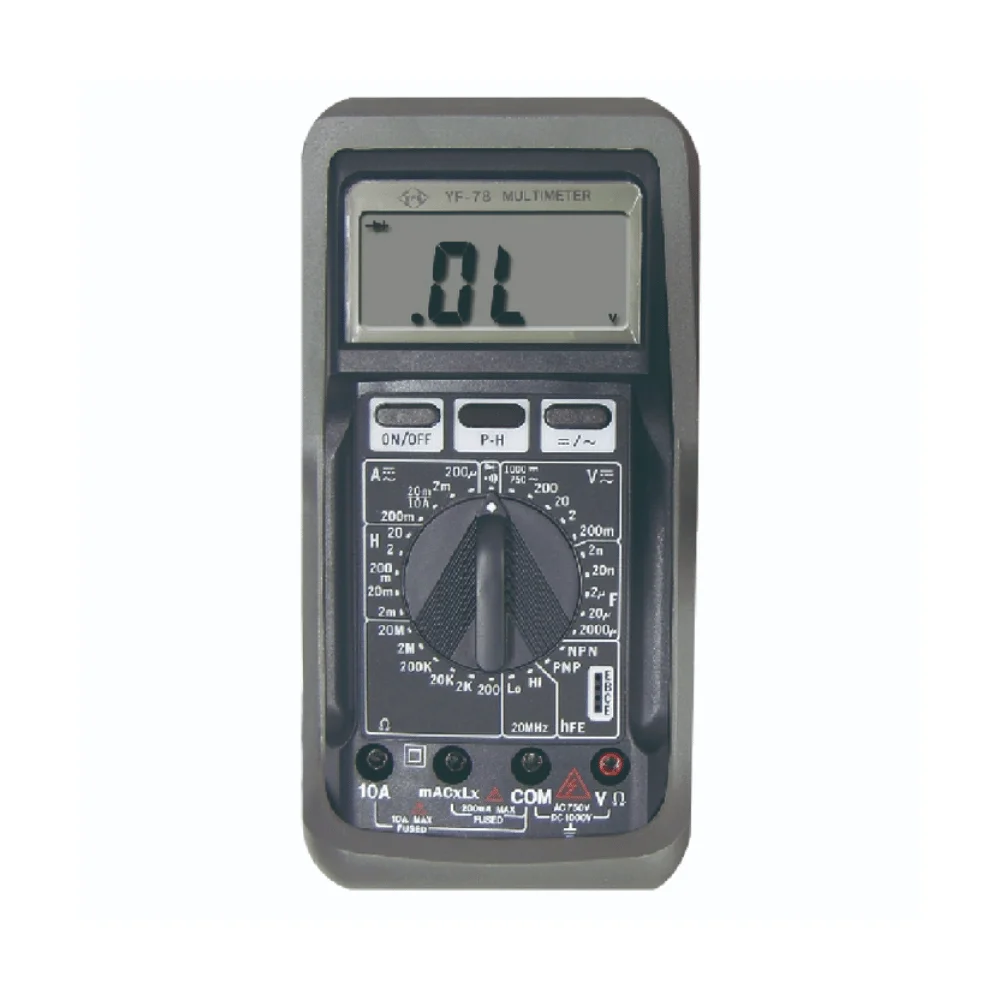

Đồng hồ dò LCR Tenmars YF-78
Tài liệu
Mô tả
Giới thiệu đồng hồ dò LCR Tenmars YF-78
Đồng hồ dò LCR Tenmars YF-78 là loại đồng hồ đo dòng rò rỉ điện năng của Tenmars. Tenmar YF-78 thiết kế gọn nhẹ, dễ dùng. Đồng hồ YF-78 được ứng dụng để đo điện hao hụt, rò rỉ điện, chống bị ăn cắp điện. Máy dò LCR Tenmars YF-78 kiểm tra điện rò dòng LCR đa năng. Thang đo rộng, hiển thị số, có nút xoay tiện lợi.

Tính năng nổi bật
- Thiết kế cầm nắm thuận tay theo công thái học, góc nhìn nghiêng tối ưu.
- Cơ cấu nam châm lõi (core magnet movement), tránh nhiễu từ trường bên ngoài.
- Bảo vệ kép: diode bảo vệ cơ cấu, cầu chì bảo vệ các phần của bo mạch.
- Chân đế tiện dụng đi kèm, góc nhìn rộng dễ đọc kết quả.
- Dải đo dòng điện DC lên đến 12A.
- Tự động báo cực tính, tự động hiệu chỉnh về 0.
- Báo quá dải đo “OL”, báo pin yếu “BAT”.
Thông số kỹ thuật
Thông số chung
| Thông số | Giá trị |
|---|---|
| Màn hình hiển thị | LCD 3½ số, giá trị hiển thị tối đa 1999, hiển thị đơn vị, dấu thập phân và ký hiệu |
| Báo cực tính | Tự động hiển thị dấu “-” khi ngõ vào âm |
| Hiệu chỉnh về 0 | Tự động |
| Báo quá dải đo | LCD hiển thị “OL” |
| Báo pin yếu | Hiển thị “BAT” khi điện áp pin thấp hơn điện áp làm việc |
| Tốc độ lấy mẫu | 2.5 lần/giây |
Thông số điện (Electrical Specifications)
Điều kiện: 23°C ± 5°C, độ ẩm dưới 80%RH.
Điện áp DC (DCV) – trở kháng ngõ vào 10MΩ; bảo vệ quá tải DC 1000V / AC 750V rms
| Dải đo | Độ phân giải | Độ chính xác |
|---|---|---|
| 200mV | 100µV | ±(0.5% + 1) |
| 2V | 1mV | ±(0.5% + 3) |
| 20V | 10mV | |
| 200V | 100mV | |
| 1000V | 1V |
Điện áp AC (ACV) – 40Hz ~ 500Hz; trở kháng ngõ vào 10MΩ; bảo vệ quá tải DC 1000V / AC 750V rms
| Dải đo | Độ phân giải | Độ chính xác |
|---|---|---|
| 200mV | 100µV | ±(1.2% + 4) |
| 2V | 1mV | |
| 20V | 10mV | |
| 200V | 100mV | |
| 750V | 1V | ±(1.5% + 4) |
Dòng điện DC (DCA)
| Dải đo | Độ phân giải | Độ chính xác | Sụt áp | Bảo vệ quá tải |
|---|---|---|---|---|
| 200µA | 100nA | ±(1.2% + 2) | <0.7V | Cầu chì 0.5A/250V |
| 2mA | 1µA | |||
| 20mA | 10µA | |||
| 200mA | 100µA | |||
| 10A | 10mA | ±(2.5% + 2) | <0.3V | Cầu chì 10A/250V |
Dòng điện AC (ACA) – 40Hz ~ 500Hz
| Dải đo | Độ phân giải | Độ chính xác | Sụt áp | Bảo vệ quá tải |
|---|---|---|---|---|
| 200µA | 100nA | ±(1.5% + 3) | <0.7V | Cầu chì 0.5A/250V |
| 20mA | 10µA | |||
| 200mA | 100µA | |||
| 10A | 10mA | ±(2.5% + 3) | <0.3V | Cầu chì 10A/600V |
Tần số (tự động chọn dải) – độ chính xác ±(0.8% + 3); bảo vệ quá tải DC/AC 350Vrms
| Dải đo | Độ phân giải |
|---|---|
| 2kHz | 1Hz |
| 20kHz | 10Hz |
| 200kHz | 100Hz |
| 2MHz | 1kHz |
| 20MHz | 10kHz |
Điện trở – điện áp hở mạch tối đa 3.3V; bảo vệ quá tải DC/AC 500Vrms
| Dải đo | Độ phân giải | Độ chính xác |
|---|---|---|
| 200Ω | 0.1Ω | ±(1.2% + 4) |
| 2kΩ | 1Ω | ±(1.0% + 2) |
| 20kΩ | 10Ω | |
| 200kΩ | 100Ω | |
| 2MΩ | 1kΩ | |
| 20MΩ | 10kΩ | ±(2% + 5) |
Điện dung – bảo vệ quá tải cầu chì 0.5A/250V; độ chính xác ±(5% + 10)
| Dải đo | Độ phân giải | Tần số đo |
|---|---|---|
| 2nF | 1pF | Khoảng 200Hz/1.5 giây |
| 20nF | 10pF | |
| 2µF | 1nF | |
| 20µF | 10nF | |
| 2000µF | 1µF | Khoảng 2Hz/8 giây |
Điện cảm – bảo vệ quá tải cầu chì 0.5A/250V; độ chính xác ±(5% + 10)
| Dải đo | Độ phân giải |
|---|---|
| 2mH | 1µH |
| 20mH | 10µH |
| 200mH | 100µH |
| 2H | 1mH |
| 20H | 10mH |
Tần số đo: khoảng 1000Hz (dải 2mH ~ 20mH) và khoảng 200Hz (dải 200mH ~ 20H).
Diode, hFE và thông mạch
| Chức năng | Thông số |
|---|---|
| Kiểm tra diode | Độ phân giải 1mV; điện áp đo tối đa 3.3V; dòng đo 0.7mA; bảo vệ quá tải DC/AC 500Vrms |
| Kiểm tra transistor (hFE) | NPN/PNP, 0 ~ 1000; điện áp đo <3.2V; dòng IB khoảng 0.7mA |
| Kiểm tra thông mạch | Độ phân giải 0.1Ω; còi kêu khi dưới 75Ω; điện áp hở mạch tối đa 3.3V; bảo vệ quá tải DC/AC 500Vrms |
Ứng dụng sản phẩm
- Sửa chữa điện tử: kiểm tra tụ điện, cuộn cảm, diode, transistor trên bo mạch.
- Kiểm tra linh kiện: đo nhanh giá trị điện dung, điện cảm và hệ số khuếch đại hFE trước khi lắp ráp.
- Điện dân dụng và công nghiệp: đo điện áp, dòng điện (tới 10A), điện trở và thông mạch khi lắp đặt, bảo trì.
- Đo tần số tín hiệu: kiểm tra tần số tới 20MHz trong mạch điện tử.
- Giáo dục và thực hành điện tử: một máy thay nhiều thiết bị đo riêng lẻ.
Đánh giá (0)
Hãy là người đầu tiên nhận xét “Đồng hồ dò LCR Tenmars YF-78”
Tính năng nổi bật
Tính năng chính máy Tenmars YF-78:
Đồng hồ dò LCR Tenmars YF-78 kiểm tra điện rò của các dòng LCR, đa chức năng với thang đo rộng: ACA, ACV, DCA, DCV, điện trở, điện dung, diode, liên tục.
Để đo điện áp DC, điện áp xoay chiều, dòng điện một chiều, dòng điện xoay chiều, điện trở, tần số (tự động), diode, kiểm tra liên tục, điện cảm, điện dung, giá trị bóng bán dẫn (hFE).
