Máy đo điện từ trường: Từ kiểm tra trường điện đến đo bức xạ RF
Máy đo điện từ trường được sử dụng để kiểm tra cường độ trường điện, trường từ và bức xạ điện từ phát ra từ thiết bị điện, đường dây, thiết bị không dây hoặc các nguồn phát khác. Danh mục Tenmars gồm nhiều dòng máy với phạm vi đo khác nhau, từ trường điện từ tần số thấp đến RF và từ trường AC/DC, phù hợp cho kiểm tra tại hiện trường, bảo trì và đánh giá môi trường điện từ.
Máy đo điện từ trường là gì?
Máy đo điện từ trường là thiết bị dùng để xác định cường độ của trường điện, trường từ hoặc bức xạ điện từ tại vị trí cần kiểm tra. Tùy thiết kế, máy có thể đo một loại trường riêng hoặc kết hợp nhiều phép đo trong cùng một thiết bị.
Kết quả đo thường được thể hiện bằng các đơn vị như µT, mG, V/m, mV/m hoặc mật độ công suất RF. Việc lựa chọn máy cần dựa vào nguồn phát cần kiểm tra, dải tần và đại lượng cần đo thay vì chỉ dựa vào tên gọi “máy đo điện từ trường”.
Các loại máy đo điện từ trường
Máy đo trường điện từ tần số thấp
Nhóm này phù hợp để kiểm tra trường điện hoặc trường từ phát sinh quanh các thiết bị điện, dây dẫn và nguồn điện xoay chiều ở dải tần thấp. Các model như Tenmars TM-192 sử dụng cảm biến ba trục và đo trường từ trong các dải mG hoặc µT, phù hợp khi cần khảo sát nhanh cường độ trường tại nhiều vị trí.
Tenmars TM-192 có dải đáp ứng 30 Hz–2000 Hz, cảm biến ba trục X, Y, Z và hỗ trợ giữ giá trị đo, MAX; đây là lựa chọn phù hợp khi cần kiểm tra trường từ tần số thấp trong môi trường điện.
Máy đo trường điện từ RF và sóng điện từ
Đây là nhóm dành cho các nguồn phát có tần số cao như trạm phát sóng, thiết bị không dây, Wi-Fi, anten hoặc các nguồn RF khác. Tùy model, thiết bị có thể hiển thị cường độ trường điện, cường độ trường từ hoặc mật độ công suất để đánh giá mức tín hiệu tại khu vực kiểm tra.
Tenmars TM-196 là một model tiêu biểu, hỗ trợ đo cường độ trường điện từ RF trong dải tần 10 MHz–8 GHz, cảm biến ba trục và có bộ nhớ cho dữ liệu đo thủ công.
Máy đo rò rỉ vi sóng
Máy đo rò rỉ vi sóng tập trung vào việc kiểm tra bức xạ điện từ ở dải tần liên quan đến lò vi sóng và một số nguồn RF. Nhóm này phù hợp khi cần kiểm tra rò rỉ tại lò vi sóng hoặc xác định cường độ bức xạ từ các thiết bị phát ra năng lượng RF.
Tenmars TM-194 được thiết kế để đo trường điện từ tại 2,45 GHz và hỗ trợ dải tần 50 MHz–3,5 GHz, phù hợp cho nhu cầu kiểm tra rò rỉ vi sóng và các nguồn RF trong phạm vi thiết bị hỗ trợ.
Máy đo từ trường AC/DC
Nếu mục tiêu chính là đo cường độ từ trường của nam châm, vật liệu có từ tính, động cơ hoặc các thiết bị điện, nên chọn máy đo từ trường AC/DC thay vì máy đo RF. Nhóm này tập trung vào giá trị từ trường và có thể hỗ trợ kiểm tra cả trường từ một chiều và xoay chiều tùy model.
Tenmars TM-197N hỗ trợ đo từ trường DC và AC, với dải DC lên đến 3000 mT và dải AC đến 1500 mT; thiết bị phù hợp cho kiểm tra nam châm, vật liệu từ, động cơ và từ trường còn lại trên vật liệu.
Chọn máy đo điện từ trường theo nhu cầu
| Nhu cầu đo | Nên dùng loại nào? |
| Kiểm tra trường từ quanh dây điện, thiết bị điện 50/60 Hz | Máy đo trường điện từ tần số thấp |
| Kiểm tra trường từ và cần đo theo 3 trục | Máy đo điện từ trường 3 trục |
| Kiểm tra sóng RF từ Wi-Fi, anten, trạm phát | Máy đo trường điện từ RF |
| Kiểm tra cường độ trường điện RF | Máy đo trường điện RF |
| Kiểm tra rò rỉ từ lò vi sóng | Máy đo rò rỉ vi sóng |
| Đo từ trường của nam châm | Máy đo từ trường DC |
| Kiểm tra từ trường của động cơ | Máy đo từ trường AC/DC |
| Kiểm tra cả trường từ, trường điện và RF bằng một thiết bị | Máy đo đa trường như TM-190 |
| Cần lưu kết quả để xem lại | Chọn model có bộ nhớ hoặc chức năng ghi dữ liệu |
Ứng dụng theo ngành

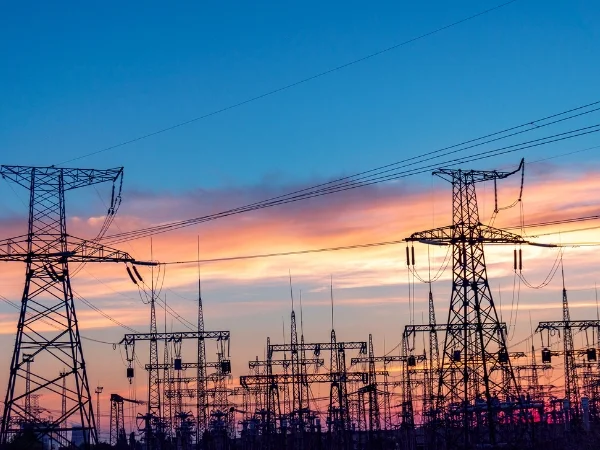

Điện và điện lực
Máy đo trường điện từ tần số thấp có thể được sử dụng để khảo sát trường điện, trường từ xung quanh dây dẫn, thiết bị điện và các nguồn điện xoay chiều. Với các phép đo cần xác định nguồn phát cụ thể, nên chọn model có dải tần phù hợp với hệ thống cần kiểm tra.
Viễn thông và mạng không dây
Máy đo RF phù hợp để kiểm tra cường độ trường điện từ quanh anten, trạm phát, thiết bị Wi-Fi và các nguồn phát không dây. Các model như TM-195 và TM-196 có phạm vi tần số dành cho những phép đo RF khác nhau.
Sản xuất và bảo trì máy móc
Máy đo từ trường AC/DC có thể hỗ trợ kiểm tra nam châm, động cơ, vật liệu từ và từ trường còn lại sau quá trình gia công. Việc chọn model cần dựa trên mức từ trường dự kiến và loại AC hay DC cần đo.
Điện tử và phòng thí nghiệm
Các máy đo đa trường có thể được sử dụng khi cần kiểm tra nhiều nguồn điện từ khác nhau trong quá trình thử nghiệm. Tenmars TM-190 có khả năng đo trường điện từ ba trục, trường điện và cường độ trường RF trong cùng một thiết bị.
Kiểm tra thiết bị gia dụng
Khi cần kiểm tra nguồn phát điện từ tại các thiết bị như lò vi sóng, máy lạnh, tủ lạnh, màn hình hoặc thiết bị điện khác, có thể chọn máy đo theo loại trường cần xác định. Nếu tập trung vào lò vi sóng, nên ưu tiên thiết bị chuyên dụng cho dải tần này.
Tiêu chí chọn máy đo điện từ trường
Xác định đúng đại lượng cần đo
Trước tiên cần xác định bạn muốn đo trường điện, trường từ, RF hay bức xạ vi sóng. Đây là tiêu chí quan trọng nhất vì một máy đo từ trường DC không thể thay thế cho thiết bị đo RF và ngược lại.
Kiểm tra dải đo và dải tần
Không chỉ xem dải đo lớn hay nhỏ, cần kiểm tra cả dải tần mà cảm biến hỗ trợ. Ví dụ, TM-192 phù hợp với trường từ tần số 30 Hz–2000 Hz, trong khi TM-196 dành cho các phép đo RF trong dải tần cao hơn.
Số trục của cảm biến
Với phép đo trường điện từ, cảm biến một trục và ba trục cho cách sử dụng khác nhau. Cảm biến ba trục giúp thuận tiện hơn khi khảo sát trường từ hoặc trường điện mà không phải liên tục điều chỉnh hướng của thiết bị.
Độ chính xác và độ phân giải
Cần xem đồng thời độ chính xác, độ phân giải và điều kiện áp dụng thông số kỹ thuật. Với phép đo RF, nên chú ý thêm đáp ứng tần số và độ chính xác tại tần số tham chiếu thay vì chỉ nhìn vào độ phân giải.
Chức năng lưu dữ liệu
Nếu chỉ kiểm tra nhanh tại hiện trường, HOLD, MAX hoặc AVG có thể đã đủ. Khi cần lập báo cáo hoặc so sánh nhiều vị trí, nên chọn model có bộ nhớ ghi dữ liệu; chẳng hạn TM-195 có khả năng lưu 200 bộ dữ liệu đo.
Điều kiện môi trường và an toàn
Cần kiểm tra nhiệt độ, độ ẩm vận hành và các yêu cầu an toàn của đúng model trước khi sử dụng. Với các khu vực có yêu cầu đặc biệt, không nên mặc định mọi máy đo điện từ trường đều phù hợp mà cần đối chiếu tài liệu kỹ thuật của thiết bị.
Câu hỏi thường gặp
Nên chọn máy đo điện từ trường 1 trục hay 3 trục?
Nếu chỉ cần đo tại một hướng xác định, máy một trục có thể đáp ứng. Khi cần khảo sát trường điện hoặc trường từ trong không gian và không muốn phải liên tục xoay máy để tìm hướng, nên chọn model có cảm biến ba trục.
Đo trường từ quanh dây điện thì nên chọn máy nào?
Nếu nguồn cần kiểm tra là hệ thống điện xoay chiều thông thường, nên chọn máy đo trường từ tần số thấp, có dải tần phù hợp với nguồn 50/60 Hz. Không cần chọn máy RF nếu mục tiêu chỉ là kiểm tra trường từ do hệ thống điện phát ra.
Máy đo điện từ trường có đo được từ trường của nam châm không?
Có, nhưng cần chọn đúng loại máy. Nếu mục tiêu là đo cường độ từ trường của nam châm hoặc vật liệu từ, nên dùng máy đo từ trường AC/DC có dải đo phù hợp thay vì máy chuyên đo trường điện từ tần số thấp.
