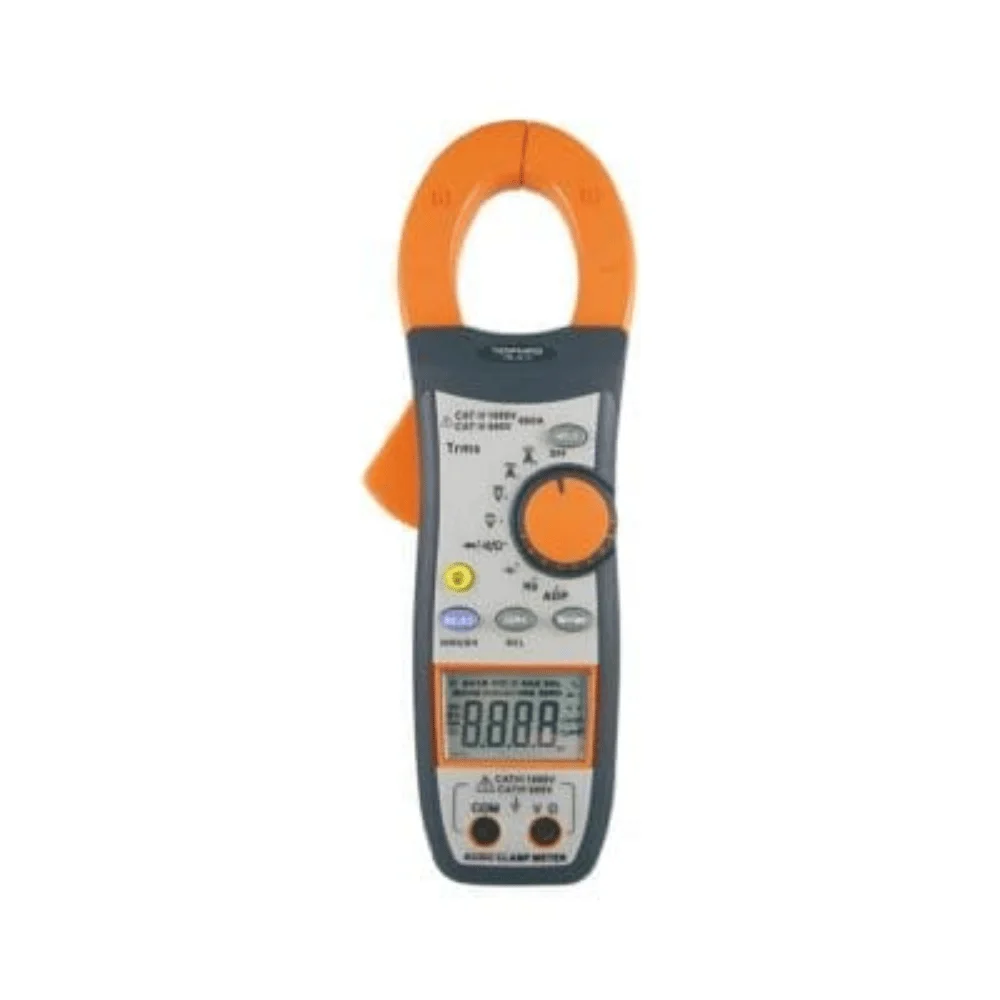

Tính năng nổi bật
- Đo dòng điện AC, điện áp AC (có chế độ True RMS) và điện áp DC.
- Đo dòng điện DC, điện trở, tần số, điện dung.
- Kiểm tra thông mạch (có còi báo) và kiểm tra diode.
- Màn hình LCD hiển thị tối đa 6600.
- Ngàm kẹp mở 40mm, kích thước dây dẫn tối đa 42mm.
- Cấp an toàn CAT IV 600V / CAT III 1000V.
Thông số kỹ thuật
Thông số chung
| Thông số | Giá trị |
|---|
| Màn hình hiển thị | LCD, giá trị hiển thị tối đa 6600, có dấu thập phân |
| Tốc độ lấy mẫu | 2 lần/giây |
| Độ mở ngàm | 40mm |
| Kích thước dây dẫn tối đa | 42mm |
| Kích thước | 252 × 91 × 47 mm (dài × rộng × cao) |
| Trọng lượng | Khoảng 540 gram (bao gồm pin) |
| Cấp an toàn | CAT IV 600V; CAT III 1000V; dòng điện CAT III 1000V/1200A, CAT IV 600V/1200A |
Thông số điện (Electrical Specifications)
Điều kiện: 23°C ± 5°C, độ ẩm dưới 75%RH.
Dòng điện DC — bảo vệ quá tải 660A rms (60 giây)
| Dải đo | Độ phân giải | Độ chính xác |
|---|
| 66A | 0.01A | ±(1.5% + 10) |
| 660A | 0.1A | ±(2.0% + 5) |
Điện áp DC — bảo vệ quá tải DC 1000V / AC 750Vrms
| Dải đo | Độ phân giải | Độ chính xác | Trở kháng ngõ vào |
|---|
| 6.6V | 1mV | ±(0.5% + 3) | 11MΩ |
| 66V | 10mV | ±(0.5% + 3) | 10MΩ |
| 660V | 100mV | ±(0.5% + 3) | 10MΩ |
| 1000V | 1V | ±(0.8% + 3) | 10MΩ |
Điện áp AC (giá trị trung bình) — bảo vệ quá tải DC 1000V / AC 750Vrms
| Dải đo | Độ phân giải | Độ chính xác | Trở kháng ngõ vào |
|---|
| 6.6V | 1mV | ±(1.2% + 3) | 11MΩ |
| 66V | 10mV | ±(1.2% + 3) | 10MΩ |
| 660V | 100mV | ±(1.2% + 3) | 10MΩ |
| 1000V | 1V | ±(1.5% + 4) | 10MΩ |
Điện áp AC True RMS (từ 10% đến 100% thang đo)
| Dải đo | Độ phân giải | 50Hz ~ 500Hz | 500Hz ~ 1kHz |
|---|
| 6.6V ~ 660V | 1mV ~ 100mV | ±(1.2% + 10) | ±(1.5% + 10) |
| 750V | 1V | ±(1.5% + 5) | ±(2.0% + 5) |
Trở kháng ngõ vào 10MΩ // dưới 100pF; hệ số đỉnh (crest factor) trên 3:1.
Điện trở — bảo vệ quá tải DC 1000V / AC 750Vrms
| Dải đo | Độ phân giải | Độ chính xác | Điện áp hở mạch |
|---|
| 660Ω | 0.1Ω | ±(1.0% + 5) | Khoảng 3.0VDC |
| 6.6kΩ | 1Ω | ±(1.0% + 3) | Khoảng 0.45VDC |
| 66kΩ | 10Ω | ±(1.0% + 3) | Khoảng 0.45VDC |
| 660kΩ | 100Ω | ±(1.0% + 3) | Khoảng 0.45VDC |
| 6.6MΩ | 1kΩ | ±(1.0% + 3) | Khoảng 0.45VDC |
| 66MΩ | 10kΩ | ±(3.0% + 3) | Khoảng 0.45VDC |
Điện dung — bảo vệ quá tải DC 1000V / AC 750Vrms
| Dải đo | Độ phân giải | Độ chính xác |
|---|
| 6.6µF | 0.001µF | ±(2.0% + 8) |
| 66µF | 0.01µF | ±(2.0% + 8) |
| 660µF | 0.1µF | ±(2.0% + 8) |
| 6.6mF | 1µF | ±(5.0% + 20) |
| 66mF | 10µF | ±(5.0% + 20) |
Tần số, thông mạch, diode
| Chức năng | Thông số |
|---|
| Tần số | 660Hz ~ 100kHz, độ phân giải 0.1Hz ~ 100Hz, ±(0.5% + 3); độ nhạy trên 1.5VACrms, dưới 5VACrms; độ rộng xung tối thiểu 25ns; chu kỳ làm việc 30% ~ 70% |
| Thông mạch | Độ phân giải 0.1Ω; còi kêu khi dưới 35Ω; điện áp khoảng 1.2V |
| Kiểm tra diode | Độ phân giải 10mV; điện áp hở mạch tối đa khoảng 3.0VDC |
Ứng dụng sản phẩm
- Bảo trì điện công nghiệp, tòa nhà: đo dòng tải động cơ, tủ phân phối, mạch công suất lớn mà không cần ngắt mạch.
- Môi trường có sóng hài: đo True RMS giúp điện áp AC chính xác hơn với biến tần, UPS.
- Kiểm tra linh kiện, mạch điều khiển: đo điện dung, điện trở, diode, tần số bằng một thiết bị.
- Lắp đặt và nghiệm thu hệ thống điện.
